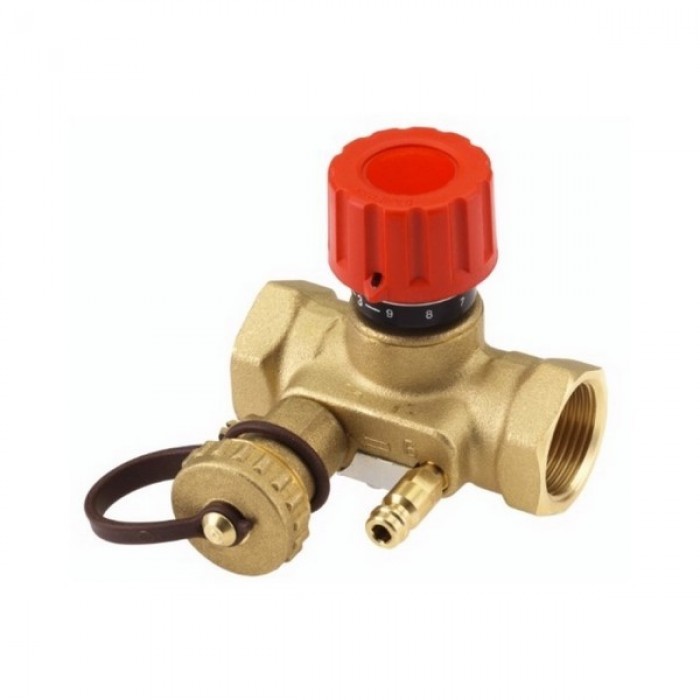

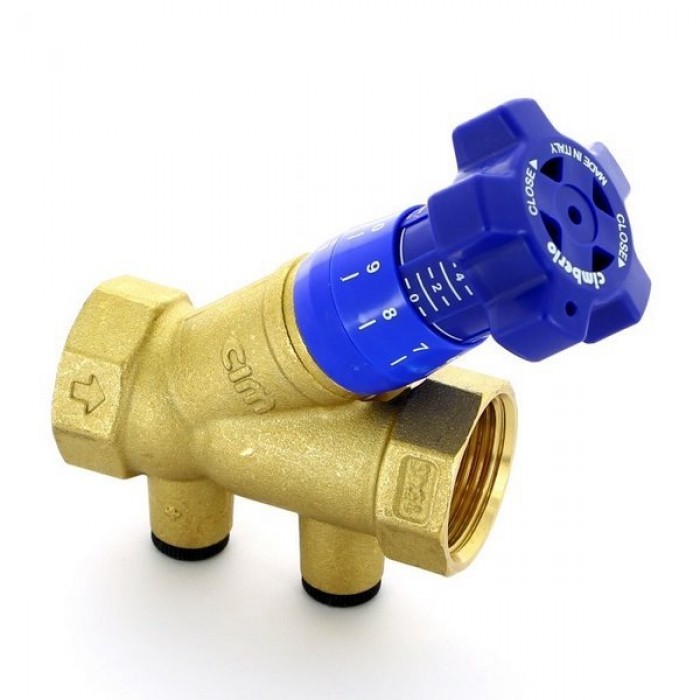

Ручные балансировочные клапаны

Ручной балансировочный клапан является наиболее простым и фактически имеет конструкцию вентиля. Однако главной его особенностью является возможность точной регулировки напора теплоносителя. Кроме того, он оснащается отводами, позволяющими измерять давление на входе и на выходе. Клапаны этого типа позволяют устанавливать баланс исходя из средних расчетных значений. Поэтому при больших колебаниях давления в системе их приходится регулировать.

Автоматические клапаны монтируются парно на подающем трубопроводе. При их установке необходимо первоначально выполнить точную настройку. После этого они работают самостоятельно и не требуют регулировки, независимо от величины колебаний давления. Также существуют автоматические клапаны с функцией регулировки температуры, которые позволяют поддерживать не только баланс давлений, но и температурный баланс в системе.

Конструкция балансировочного клапана напоминает классический запорный кран: полый корпус, в котором расположен регулирующий механизм. Затвор меняет размер проходного сечения. Есть разные формы устройства: конусная, радиальная, цилиндрическая, плоская, угловая. Для управления используется рукоятка: ее соединяют с гайкой на резьбе, которая фиксируется на внутренней стенке. Прочность и защиту от коррозии обеспечивают качественные материалы.

Самые популярные модели — латунный, чугунный. Латунь — дешевый материал, поэтому у арматуры из нее — доступная цена. Чугунные аналоги стоят дороже, но служат дольше. Для крупных систем отопления они используются чаще.
Дополнительные элементы
В конструкцию ручного балансировочного регулятора также могут входить:

• фиксатор рукоятки;
• индикатор положения затвора;
• уплотнительные кольца;
• дренажные патрубки;
• сетчатые фильтры;
• измерители расхода и давления.
