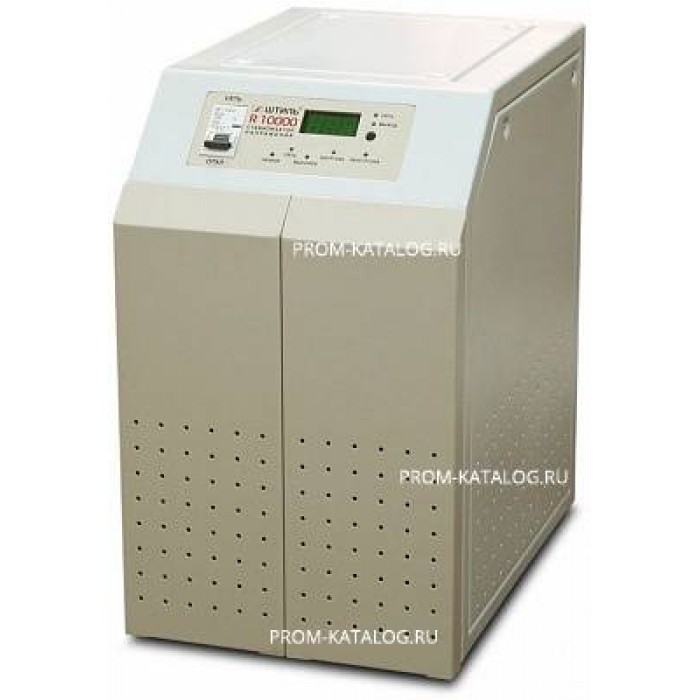

Стабилизатор напряжения Штиль R10000
Топ
Модель: Стабилизатор напряжения Штиль R10000
Производитель: Штиль
Цена по запросу!
Технические характеристики
Байпас
Есть
Входная частота, Гц
от 48 до 52
Выходная частота, Гц
50
Выходное напряжение, В
220
Габариты, мм
ширина 265, высота 440, глубина 385
Гарантия
1 год
Диапазон входных напряжений (рабочий), В
от 155 до 255
Диапазон входных напряжений(предельный), В
от 135 до 275
Дисплей
жидкокристаллический дисплей
Класс защиты
IP30 по ГОСТ 14254
Количество фаз
Одна
Металл обмотки трансформатора
медь
Мощность, ВА
10000
Относительная влажность, %
не более 80
Охлаждение
принудительное охлаждение (встроенный программно управляемый вентилятор)
Перегрузочная способность
100% в течении 10 секунд
Предельный диапазон выходного напряжения, В
от 180 до 242
Процент отклонения выходного напряжения, %
5
Рабочий диапазон выходного напряжения, В
от 209 до 231
Разъёмы
клеммные колодки для подключения сети и нагрузки
Системы защиты
двойная защита нагрузки от аварийно высокого входного напряжения
Скорость переключения одного канала, мс
30
Способ размещения
напольный
Страна происхождения
Россия, г.Тула
Тип стабилизатора
электронный, тиристорные силовые ключи
Тип трансформатора
тороидальный
Форма выходного сигнала
чистая синусоида
Шаг регулирования, В
14
Описание
- Все параметры электропитания в нашей стране стандартизированы.
- Согласно существующим ГОСТам напряжение питания в электросети должно соответствовать уровню 220 В.
- Соответственно все подключаемые к сети приборы рассчитываются именно на это значение питающего напряжения.
- Однако, как известно, теория далеко не всегда совпадает с практикой и напряжение 220 В не удается достигнуть по причинам объективного и необъективного характера.
- В условиях нестабильности питающего напряжения, электроприборы быстро выходят из строя.
- Защитить оборудование можно, установив стабилизатор напряжения — устройство, назначение которого поддерживать в автоматическом режиме заданный уровень напряжения на выходе прибора независимо от входных колебаний. Однофазный стабилизатор напряжения Штиль R10000 предназначен для питания компьютеров, серверного и сетевого, медицинского и производственного, офисного и бытового оборудования, мощность которого не превышает 10 кВА.
- Напряжение на выходе стабилизатора — 220 В ± 5 %. Работа стабилизатора напряжения основана на дискретном (ступенчатом) регулировании входного напряжения с помощью тиристорных ключей, соединенных с соответствующими выводами автотрансформатора и контролируемыми блоком управления.
- Основными функциональными узлами стабилизатора являются:
- силовой тороидальный автотрансформатор, имеющий семь уровней коррекции для данного стабилизатора, блок управления, тиристоры и схема управления тиристорами.
- Электронная схема прибора имеет высокую степень быстродействия — не более 30 мс. Стабилизатор напряжения Штиль R10000 относится к устройствам с широким интервалом регулирования напряжения.
- Рабочим, для данного устройства, считается диапазон — 155...255 В, предельно-допустимый — 135...275 В.
- Схема устройства автоматически отключает нагрузку при выходе напряжения из предельно-допустимого диапазона с сохранением исходных параметров.
- Автоматическое подключение к работе происходит с момента возврата напряжения в диапазон рабочих значений.
- Прибор имеет отличный КПД — не ниже 95 % и высокую способность к перегрузке. Контроль над работой стабилизатора осуществляется с помощью цифровой и светодиодной индикации основных режимов работы прибора.
- На цифровом дисплее отображается информации об уровне входного напряжения (одновременно светится зеленый индикатор «сеть»), уровень выходного напряжения (одновременно светится зеленый индикатор «выход»), а также мощность подключенной нагрузки.
- Светодиодные индикаторы также отражают работу стабилизатора Штиль R 10000 в режиме предельных параметров, и сигнализирует об отключении прибора от сети. Однофазный стабилизатор напряжения Штиль R10000 изготавливается в металлическом корпусе с встроенным принудительным охлаждением и напольном исполнении.
- Температура окружающей среды во время эксплуатации устройства должна соответствовать:
- +1 С...+40 С и относительной влажности не более 80 %. Стабилизатор напряжения Штиль R10000 — гарантия безотказной работы дорогостоящей аппаратуры в условиях нестабильной работы электросети.
