Стабилизатор напряжения Штиль R3000SP
Топ
Модель: Стабилизатор напряжения Штиль R3000SP
Производитель: Штиль
Цена по запросу!
Технические характеристики
Байпас
Есть
Входная частота, Гц
от 48 до 52
Выходная частота, Гц
50
Выходное напряжение, В
220
Габариты, мм
высота 346, ширина 248, глубина 146
Гарантия
2 года
Диапазон входных напряжений (рабочий), В
от 160 до 255
Диапазон входных напряжений(предельный), В
от 140 до 270
Дисплей
Светодиодная индикация
Класс защиты
IP30
Количество фаз
Одна
Металл обмотки трансформатора
медь
Мощность, ВА
3000
Относительная влажность, %
не более 80
Охлаждение
естественная циркуляция воздуха, через специальные отверстия в корпусе
Перегрузочная способность
100% в течении 10 секунд
Предельный диапазон выходного напряжения, В
от 180 до 243
Процент отклонения выходного напряжения, %
3.5
Рабочий диапазон выходного напряжения, В
от 212 до 228
Разъёмы
клеммная колодка
Системы защиты
электронная защита от перегрузки и короткого замыкания с автоматическим отключением и однократным автоматическим включением после отключения по перегрузке
Скорость переключения одного канала, мс
40
Способ размещения
можно разместить на полу или повесить на стену
Страна происхождения
Россия
Тип стабилизатора
электронный, семисторные ключи
Тип трансформатора
тороидальной формы
Уровень шума, dB
практически бесшумный
Форма выходного сигнала
чистая синусоида
Шаг регулирования, В
9
Описание
- Чтобы все электрооборудование работало качественно, необходимо выполнение двух основных условий:
- стабильное электропитание и надежность работы электросистемы.
- Учитывая изношенность и перегруженность наших электросетей, говорить о стабильной работе не приходится.
- Если к этому добавить еще и другие причины некачественного электроснабжения (короткое замыкание, наличие в питающей электросети приборов с большим импульсным энергопотреблением, разнообразные аварийные ситуации, и др.), то становится понятным быстрый износ электрооборудования и его постоянные поломки.
- Для защиты дорогостоящего электрооборудования устанавливается стабилизатор напряжения Штиль. Однофазный стабилизатор напряжения Штиль R3000SP разработан для защиты оборудования, требующего особой точности питающей электросети.
- К такому оборудованию относятся:
- измерительные приборы, медицинская техника, телекоммуникационное оборудование, системы автоматики газовых и отопительных систем, а также насосных станций, и других видов оборудования, суммарная мощность которых не более 3 кВА.
- Выходное напряжение стабилизаторов данного типа — 220 В ± 3 %. В основе работы стабилизатора Штиль R3000 SP лежит принцип дискретного регулирования напряжения отводами трансформатора, соединенных со схемой управления прибора.
- В состав электронной схемы стабилизатора входит:
- силовой тороидальный автотрансформатор с шестью отводами для регулирования напряжения (9 уровней коррекции), симисторных модулей (силовые ключи), микропроцессорная схема управления, система индикации и два высокочастотных фильтра подавления сетевых помех (EMI/RFI).
- Когда входное напряжение стабилизатора изменяется (повышается/понижается), система управления улавливает эти изменения и переключает силовые ключи так, чтобы выходное напряжение стабилизатора всегда оставалось в номинальном интервале значений.
- Схема отличается быстродействием (за счет работы симисторных переключателей) — не более 40 мс скорость регулирования одного уровня коррекции, и высокой способностью к перегрузке — 100 % в течение 10 с.
- Несомненным достоинством устройства является его бесшумная работа, что позволяет использовать прибор в домашних условиях. Стабилизатор относится к устройствам с широким диапазоном регулирования входного напряжения.
- Рабочий интервал входного напряжения — 160...255 В, предельно-допустимый — 140...270 В.
- Прибор автоматически отключается, как только входное напряжение выходит за рамки предельно-допустимого диапазона.
- Автоматическое подключение к работе происходит, как только напряжение возвращается в безопасный диапазон рабочих значений.
- Электронная схема прибора предусматривает автоматическое отключение от нагрузки и в случае превышения допустимой мощности.
- После устранения причины перегрузки, прибор возобновляет работу.
- Прибор работает на заявленную мощность во всем предельно-допустимом диапазоне значений напряжения.
- Стабилизатор имеет огромный КПД — не менее 95 %. Контроль над работой стабилизатора осуществляется с помощью светодиодной индикации на лицевой панели прибора.
- Если горят зеленые светодиоды — прибор подключен к электросети и работает в рабочем диапазоне напряжений.
- В случае свечения красных светодиодов — прибор переходит в предельно-допустимый режим работы, возможно, есть перегрузка по мощности и ожидание отключения от нагрузки.

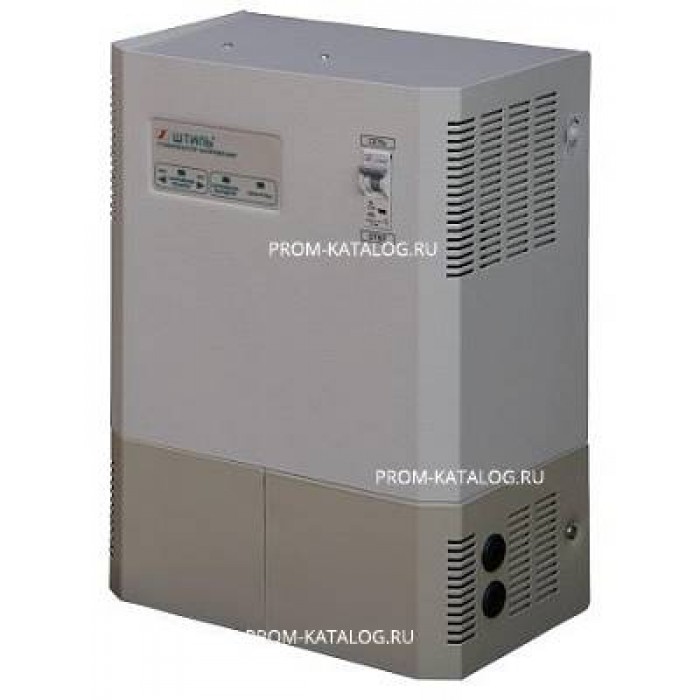

- На лицевой панели прибора находится сетевой выключатель. Однофазный стабилизатор напряжения Штиль R3000SP представляет собой компактный металлический ящик.
- Стабилизатор Штиль R 3000 SP можно устанавливать на пол или использовать в настенном исполнении, для чего в комплект поставки входит специальный кронштейн.
- Вентиляция устройства — естественная (в боковой панели прибора сделана специальная вентиляционная решетка).
- Подключение прибора к сети и к нагрузке происходит с помощью клеммных колодок.
- Эксплуатация устройства осуществляется в помещении с температурой окружающей среды:
- +5 С ...
- +35 С и относительной влажностью воздуха не более 80 %. Стабилизатор напряжения Штиль R-3000SP — отличное ресурсосберегающее устройство, работающее в непрерывном режиме и имеющее срок службы до 10 лет.
