Технические характеристики
Бренд
Abat
Вес (без упаковки)
31 кг
Высота
от 275 до 310 мм
Глубина
от 867 до 869 мм
Напряжение
220 В
Потребляемая мощность
0.12 кВт
Производительность
1400 м³/ч
Страна производства
Россия
Тип
вытяжной
Установка
встраиваемый
Ширина
1142.5 мм
Описание

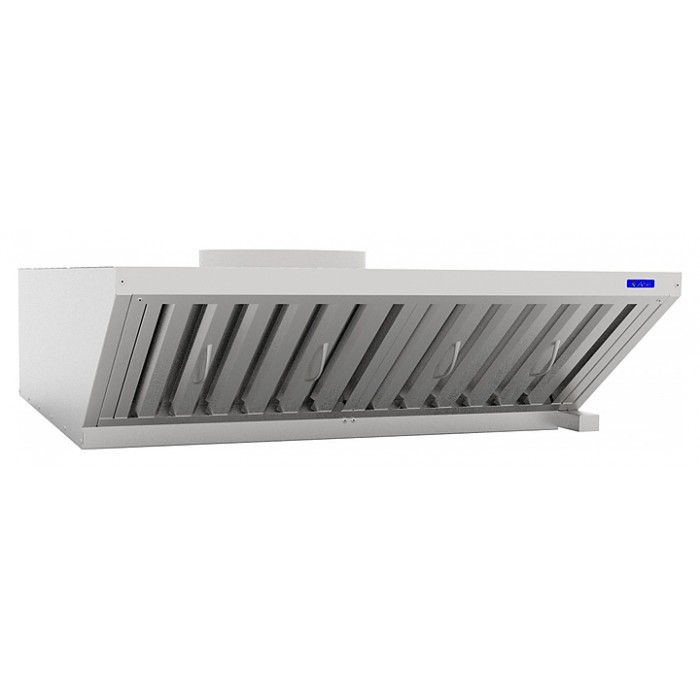

Вытяжной зонт Abat ЗВВ-10-6/4М предназначен для очистки воздуха от паров жира, масла и воды на предприятиях общественного питания и торговли. Модель оснащена 2 лабиринтными фильтрами и герметичной ванной, в которую стекают масло, жир и вода с фильтров. Зонт предназначен для использования с конвекционной печью КЭП-10П-01.
Особенности:
- Устанавливается в системе вытяжной вентиляции
- Состоит из 3 основных частей: корпуса, съемных лабиринтных фильтров и осевого вентилятора
- Фильтры легко вынимаются и их необходимо периодически очищать
- Включение зонта происходит при нажатии на кнопку Старт на панели управления конвекционной печи
- Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтры и удаляется из помещения очищенным
- При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в специальную ванну
- Ванна зонта имеет сливную трубку с резьбой G 1/2, к которой необходимо присоединить шаровой кран для слива жидкости
- Устанавливается на конвекционную печь и подсоединяется к конвекционной печи с помощью шнура питания с заземлением из комплекта зонта
- Фиксируется с помощью винтов М5х20 к крыше конвекционной печи, на каждый винт продевается прокладка из комплекта для уплотнения соединения (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта)
Дополнительные характеристики:
- Количество установленных вентиляторов: 1
- Скорость движения воздуха в рабочей зоне зонта: 0,4 м/сек.
- Мин. диаметр отводящей трубы и дымохода: 270 мм
- Длина шнура питания: 2 м
