Трехходовые регулирующие клапаны

Трехходовой клапан – это тип трубопроводной арматуры, основной задачей которого является смешение или разделение потоков рабочей среды (воды, пара, газа). Трехходовой смесительный клапан обладает двумя входными патрубками и одним выходным (смесительным), или одним входным и двумя выходными (разделительными). Для получения необходимой температуры на выходе из трехходового регулирующего клапана, во входные патрубки подается среда разных температурных свойств, на выходе получая требуемое значение температуры (в случае использования как трехходового смесительного клапана). При разделении потока, рабочая среда, проходя через входной патрубок разделяется на два потока с требуемыми теплофизическими свойствами.

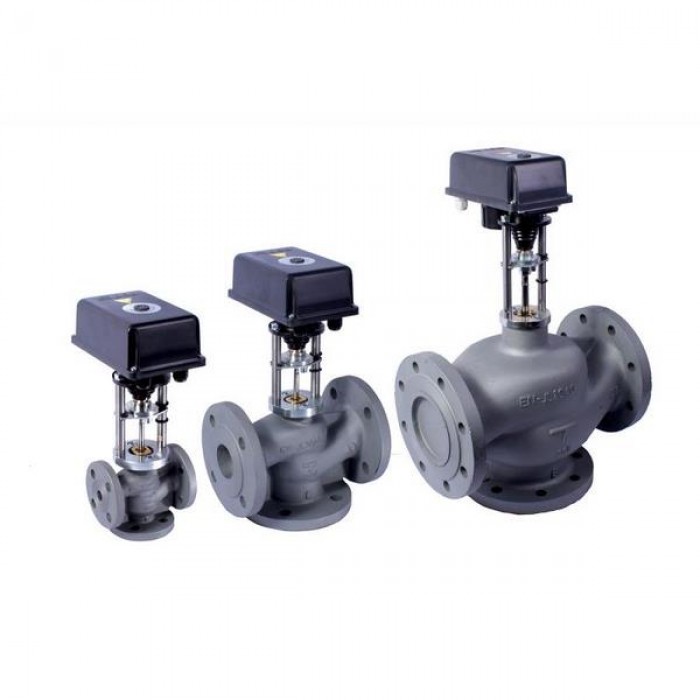

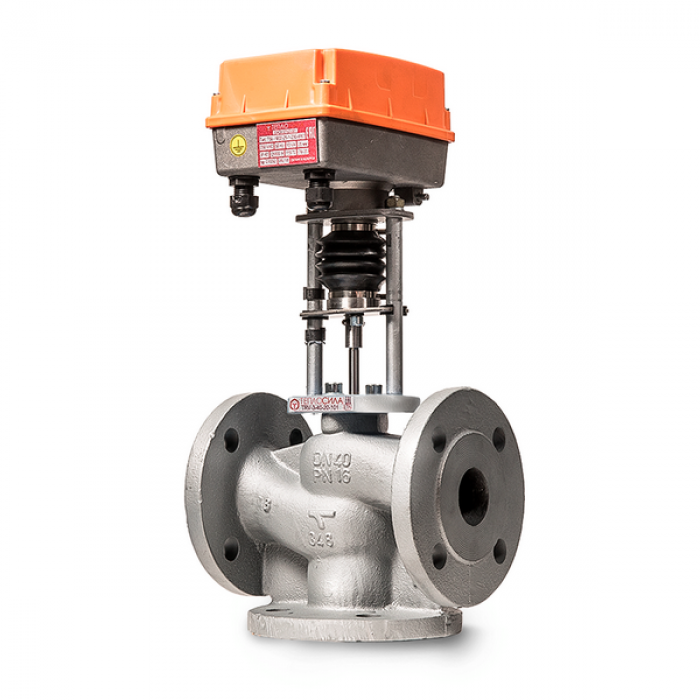

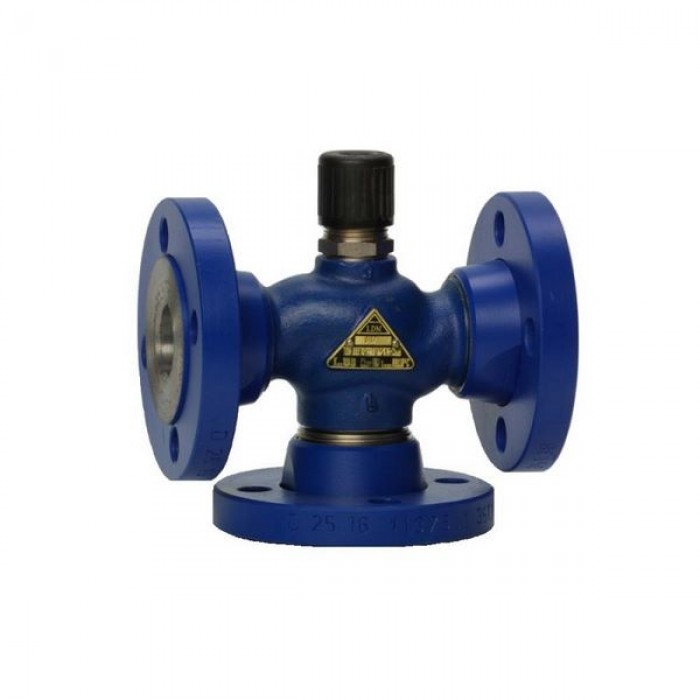

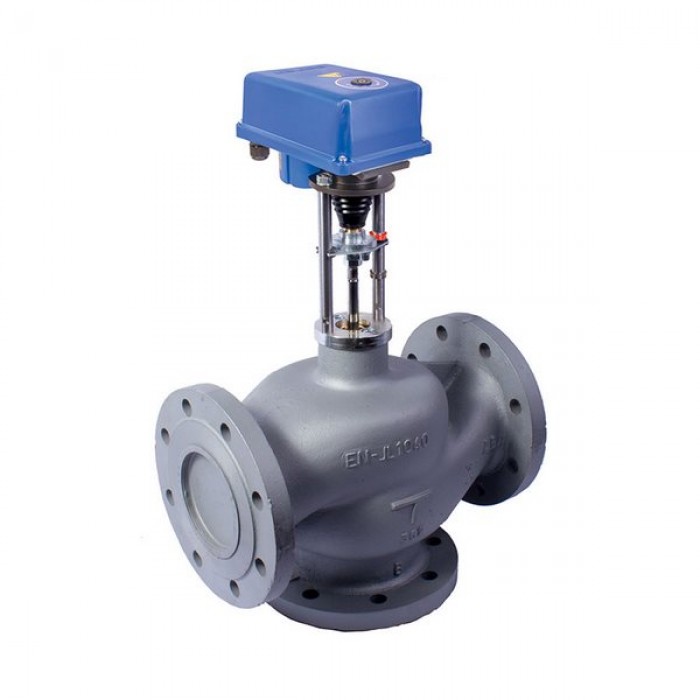

Трехходовой регулирующий клапан седельный обычно располагается в вертикальной плоскости, где вход и выход располагаются в одной горизонтальной оси, а подмес (вход или выход) располагается снизу. Однако такая конструкция позволяет располагать клапан не только вертикально, но и горизонтально плоскости земли.Трехходовой регулирующий клапан конструктивно выполняется либо в седельной конструкции - при этом распределение потоков идет за счет перемещения тарелки в вертикальной оси, либо сегментную конструкцию плунжера – в таком случае распределение потоков идет за счет поворота сегмента по оси вращения. трехходовой клапан с электроприводом

Трехходовой регулирующий клапан так же разделяется по типу действия – на смешение или на разделение потоков. Это следует учитывать при заказе, так как некоторые модели не имеют универсальной конструкции и должны устанавливаться либо на смешение потоков рабочей среды, либо на разделение. Причина этого кроется во внутренней конструкции.
