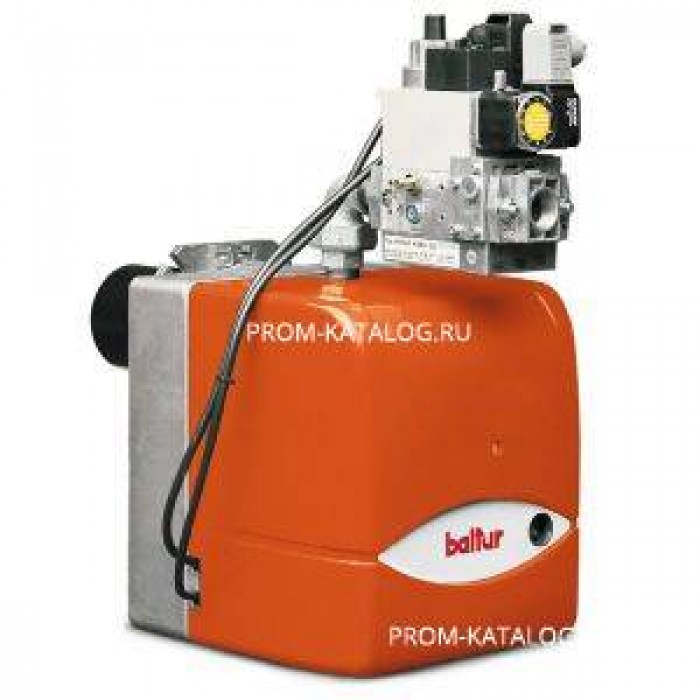

Горелка газовая BTG 15 P
Топ
Модель: Горелка газовая BTG 15 P
Производитель: Baltur
Цена по запросу!
Технические характеристики
Вес НЕТТО/БРУТТО (кг)
17/18
Размер упаковки Д х Ш х В (мм)
780x370x410
Расход Газа (метан) Макс
16,1 нм³/ч
Расход Газа (метан) Мин
5 нм³/ч
Тепловая Мощность Макс
160 кВт
Тепловая Мощность Мин
50 кВт
Тип регулировки
Двуступенчатая
Электропитание
1ф 230В
Описание
- Технические и функциональные характеристики Двуступенчатая (высокое/низкое пламя).
- Способна работать с любым типом камеры сгорания.
- Образование газовоздушной смеси в воздуходувной трубе.
- Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
- Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс III для BTG 20P и класс II для BTG 28P в соответствии с нормативом EN676).
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
- Возможность добавления газовой рампы с блоком контроля герметичности.
- Оборудована одним коннектором с 4 и 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
- Конструктивные характеристики Часть вентилятора из алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Впускное устройство для воздуха горения с устройством регулировки потока.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Монофазный электромотор для вентилятора.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром.
- Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
- Проверка наличия пламени через ионизацию электродов.
- Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Уровень защиты электроустановки IP40.
- Звуконепроницаемая защитная крышка.
- Размеры горелки: A мм А1 мм А2 мм В1 мм В2 мм В5 мм С мм D мм Е мм F мм I мм .
- I1 мм L мм M мм N мм 303 158 145 275 93 70 680 150-280 126 114 185 185 170-210 M10 135 Соответствие горелка рампа: Рабочий диапазон горелки (график): Вид газа Кривая на графике Версия P.
- Max** мбар Исполн.
- Газовая рампа Код.
- Рег.
- давления газа с фильтром Код Адаптер горелка/рампа Код Контроль герметич.
- клап.
- Код Схема.
- ПРИР.
- 82A CE/EXP 360 19990016 в комплекте - - B2 CTV 19990016 в комплекте - 98000100 B2 ПРИР.
- 82B CE/EXP 360 19990020 в комплекте - - B2 CTV 19990020 в комплекте - 98000100 B2 Вид газа Версия P.
- Min* мбар.
- Исполн.
- Газовая рампа Код Рег.
- давления газа с фильтром Код Адаптер горелка/рампа Код Контроль герметич.
- клап.
- Код Схема .
- LPG CE/EXP 30 19990016 в комплекте - - B2 CTV 19990016 в комплекте - 98000100 B2 Стандартная комплектация: Комплект крепления горелки к котлу (фланец, прокладка), 4- и 7-полярные штекеры.
- Примечания: 1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
- CTV Газовая рампа с блоком контроля герметичности клапанов.
- *) Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0.
- **) Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
- Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
- LPG HI 92,11 МДж/м3 = 22000 ккал/м3.
