Технические характеристики
Время автономной работы
-
Входная частота, Гц
46...54
Габариты, мм
510х430х100
Гарантия
1 год
Диапазон вх. напряжения без перехода на батареи,В
162-276
Дисплей
Светодиодный дисплей
Класс защиты
IP20
Мощность, кВт
0.7
Напряжение цепи постоянного тока, В
36
Напряжение, В
36
Относительная влажность, %
0-95
Процент отклонения выходного напряжения, %
220±2%
Работа с генераторами
Возможна. Данный ИБП преобразует форму тока и заряжает батареи от генератора.
Тип ИБП
On-line
Форма выходного сигнала
On-Line (Двойное преобразование)
Описание
- ИБП с двойным преобразованием ДПК-1/1-1-220-НМ обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи) и наоборот, обеспечивая синусоидальную форму выходного напряжения.
- ИБП ДПК-1/1-1-220-НМ — настенного исполнения, занимает гораздо меньше места, поэтому более удобен для использования в тесных малогабаритных помещениях, чем его напольные аналоги.
- В помещениях, где возможно подтопление грунтовыми водами (подвалы), либо водой, образовавшейся в результате аварии водопроводной системы (подвалы, коллекторные, бойлерные), настенный ИБП менее уязвим за счет более высокого размещения над уровнем пола.
- Настенный ИБП с внешними аккумуляторами большой емкости является оптимальным решением для обеспечения электропитания систем управления котельного газового оборудования.
- Конструктивные особенности:

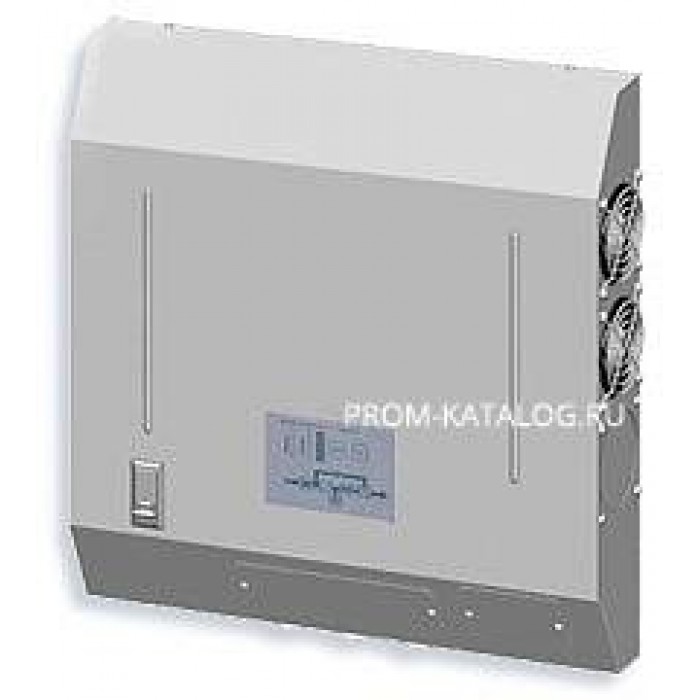

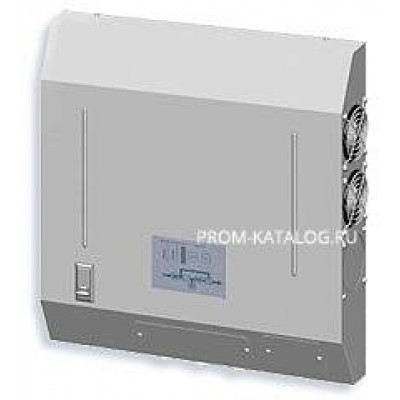

- Конструктивное исполнение блока UPS — металлический корпус с кронштейном для настенного монтажа.
- На передней панели блока расположены кнопки управления UPS «ВКЛ/ВЫКЛ инвертор», светодиодные индикаторы для отображения текущего состояния (режима работы) UPS и светодиодная индикаторная линейка, указывающая % нагрузки при сетевом режиме или % остаточной емкости батареи при автономном режиме, а также автоматический выключатель «Сеть».
- На правой боковой стенке расположены решетки вентиляторов принудительного охлаждения. Подключение ИБП к сети электропитания осуществляется через клеммную колодку.
- Для подключения нагрузки используется клеммная колодка и две EURO-розетки (расположены на левой боковой стенке).
- Подключение внешнего аккумуляторного модуля производится через клеммную колодку. Клеммные колодки расположены в нижней части корпуса и закрыты съемными лючками.
- Ввод кабелей осуществляется через отверстия с гермовводами (резиновыми уплотнителями) на нижней стенке корпуса. В моделях с индексом «М» отсутствуют встроенные аккумуляторы.
- На их место установлена плата дополнительного зарядного устройства.
- Для работы требуется внешний аккумуляторный модуль. Функциональные особенности:
- — двойное преобразование со стабилизацией выходного напряжения и частоты;
- — синусоидальная форма выходного напряжения;
- — высокая стойкость к перегрузкам и защита от короткого замыкания в нагрузке;
- — «холодный» старт;
- — высокая степень фильтрации помех (наличие EMI фильтра и подавление выбросов (высоковольтных импульсных помех) напряжения;
- — автотестирование, контроль за состоянием и защита от полного разряда АБ;
- — автоматический переключатель резерва (bypass);
- — индикация уровня потребляемой мощности и заряда АБ;
- — световая и звуковая индикация (сигналы тревоги) при перегрузке, неисправности, высокой температуре, недопустимом отклонении параметров сети, недопустимом разряде АБ.
