Технические характеристики
Байпас
Есть
Время автономной работы
-
Время переключения на батареи, мс
0
Входная частота, Гц
45...55
Выходная частота, Гц
50 / 60 Гц ± 0.1%
Выходное напряжение, В
380
Габариты, мм
222х483x545
Гальваническая развязка
Есть
Гарантия
1 год
Диапазон вх. напряжения без перехода на батареи,В
160-300
Диапазон входных напряжений(предельный), В
204-520 В (нагрузка ≤50%)
Класс защиты
IP20
Клеммы
М5
Количество подключаемых батарей
20
Количество фаз
Три
КПД не менее, %
95
Максимальная ёмкость подключаемых батарей, А/ч
7
Масса, кг
34
Мощность, ВА
100000
Мощность, кВт
7
Напряжение цепи постоянного тока, В
240
Номинальная ёмкость, А·ч
26-100
Номинальный ток, А
Все розетки: 10 А
Относительная влажность, %
0-95
Охлаждение
воздушное
Перегрузочная способность
105% - 5ч, 105-125% - 1мин., свыше 150% - 7с
Предельный диапазон выходного напряжения, В
375 - 400
Процент отклонения выходного напряжения, %
220±2%
Работа с генераторами
Возможна. Данный ИБП преобразует форму тока и заряжает батареи от генератора.
Рабочий диапазон выходного напряжения, В
380
Разрыв нейтрали при переходе на питание от аккумуляторов
Не разрывается
Разъёмы
клеммная колодка для силовых кабелей
Регулируемое вых.напряжение, В
220 ± 1%
Системы защиты
Короткое замыкание: Автомат. Перегрев: От сети - переход на байпас
Скорость переключения одного канала, мс
10
Способ размещения
Параллельное подключение до 6 блоков
Страна происхождения
Россия
Термозащита
есть
Технология изготовления
AGM Сепаратор: стекловолокно
Тип ИБП
On-line
Тип подключаемых аккумуляторов
Герметичные, свинцово-кислотные, необслуживаемые
Ток заряда, А
1-12 А (регулировка с панели управления)
Форма выходного сигнала
On-Line (Двойное преобразование)
Описание
- Источники бесперебойного питания переменного напряжения с двойным преобразованием (UPS double conversion, старое обозначение - UPS on-line) серии ДПК предназначены для надежной защиты электрооборудования от любых неполадок в сети, включая искажение или пропадание напряжения сети, а также подавление высоковольтных импульсов и высокочастотных помех, поступающих из сети. ИБП с двойным преобразованием энергии обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи) и наоборот, обеспечивая синусоидальную форму выходного напряжения. Используются для ответственных потребителей электроэнергии, предъявляющие повышенные требования к качеству электропитания (оборудование вычислительных и телекоммуникационных центров, системы управления технологическим процессом и т.д.), мощность потребления которых не превышает 6000ВА, 10000ВА. двойное преобразование энергии со стабилизацией выходного напряжения;
- синусоидальная форма выходного напряжения;
- высокая стойкость к перегрузкам и защита от короткого замыкания в нагрузке;
- "холодный" старт;
- высокая степень фильтрации помех (наличие EMI фильтра и подавление выбросов (высоковольтных импульсных помех) напряжения;
- автотестирование, контроль за состоянием и защита от полного разряда АБ;
- автоматический переключатель резерва (Bypass). возможность параллельной работы до 4 блоков ИБП на общую нагрузку (требуется дополнительная плата интерфейса параллельной работы для каждого блока ИБП). Средства индикации и управления светодиодные индикаторы для отображения текущего состояния работы ИБП;
- светодиодная линейка для индикации уровня потребляемой мощности (сетевой режим) или заряда АБ (автономный режим);
- звуковая сигнализация при аварии сети, перегрузке, неисправности, высокой температуре;

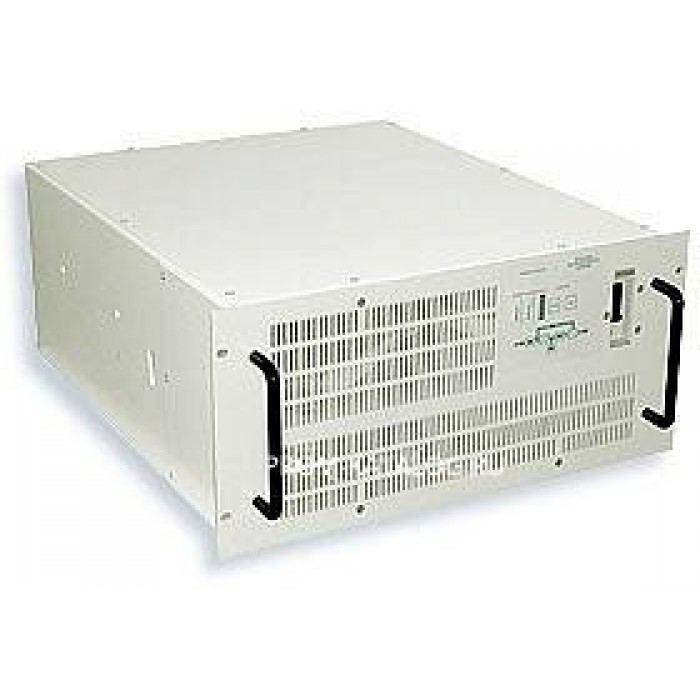

- удаленное управление и мониторинг ИБП с персонального компьютера. ИБП выполнен в прямоугольном металлическом корпусе высотой 5U, предназначенном для установке в 19" шкаф или стойку;
- на боковых стенкам корпуса установлены уголки для крепления ИБП к профилю стойки;
- на передней панели UPS расположены кнопки управления инвертором с пиктограммами "ВКЛ" и "ВЫКЛ", светодиодные индикаторы для отображения текущего состояния (режима работы) ИБП и светодиодная индикаторная линейка, указывающая % нагрузки при сетевом режиме или % остаточной емкости батареи при автономном режиме;
- на задней панели расположены:
- автомат защиты, две розетки IEC/SAA для подключения нагрузок мощностью до 2 кВА, клеммная колодка для подключения к питающей сети и нагрузке, разъем для подключения внешнего аккумуляторного модуля, переключатель технического Bypass, коммуникационный порт RS-232 (разъем DB9), крышки отсеков для установки плат интерфейса SNMP и модуля параллельной работы, защитные решетки вентиляторов охлаждения ИБП;
- ИБП не имеет встроенной аккумуляторной батареи.
- Для размещения аккумуляторов рекомендуется использовать напольные аккумуляторные модули. Режим работы круглосуточный Рабочая температура,oС +5...+35 Температура хранения, oС -15...+50 Относительная влажность воздуха (при 20 oС), % до 95 (без конденсата) Рабочая высота над уровнем моря при 40 oC, м до 1000 Степень защиты по ГОСТ 14254-80 IP20 (не герметизирован)
