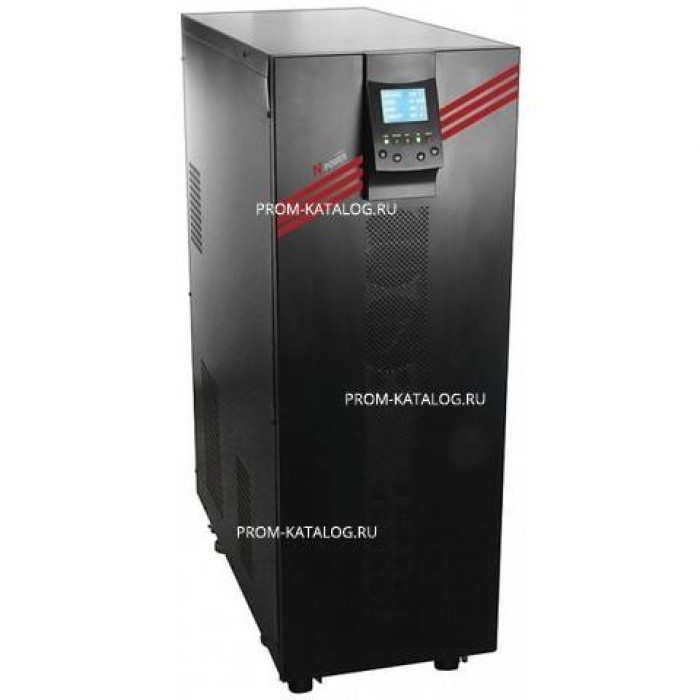

ИБП N-Power Power-Vision Black 20 3/1
Топ
Модель: ИБП N-Power Power-Vision Black 20 3/1
Производитель: N-Power
Цена по запросу!
Технические характеристики
Байпас
Есть
Время автономной работы
зависит от ёмкости подсоединённых батарей
Входная частота, Гц
50/60 Гц (40-70 Гц)
Выходная частота, Гц
50/60 Гц Допустимое отклонение частоты, Гц
Выходное напряжение, В
200/208/220/230/240 В
Габариты, мм
400 x 860 x 1150
Гарантия
1 год
Диапазон вх. напряжения без перехода на батареи,В
280-485
Диапазон входных напряжений (рабочий), В
380/400/415 В
Дисплей
ЖК дисплей и светодиодная индикация
Класс защиты
IP 20
Количество фаз
Одна
Максимальная ёмкость подключаемых батарей, А/ч
200
Мощность, ВА
20000
Мощность, кВт
16
Напряжение цепи постоянного тока, В
192
Относительная влажность, %
0 … 95% (без конденсата)
Охлаждение
воздушное
Перегрузочная способность
105%-125% (10 мин), 125%-150% (1 мин), более 150% (1 c)
Предельный диапазон выходного напряжения, В
210-495 В (при 50% нагрузке)
Работа с генераторами
Возможна. Данный ИБП преобразует форму тока и заряжает батареи от генератора.
Рабочий диапазон выходного напряжения, В
280-485 В (при 100% нагрузке)
Разрыв нейтрали при переходе на питание от аккумуляторов
Не разрывается
Разъёмы
клеммная колодка для силовых кабелей
Системы защиты
Защита по напряжению, по току, от короткого замыкания (КЗ)
Способ размещения
на горизонтальной плоскости
Страна происхождения
Россия - Италия
Тип ИБП
On-line
Тип подключаемых аккумуляторов
Необслуживаемые свинцово-кислотные батареи
Ток заряда, А
6-24 А (с возможностью увеличния)
Форма выходного сигнала
аппроксиматичная синусоида,коэффициент амплитуды сигнала (крест-фактор) - 3:1
Описание
- Схема On-Line с двойным преобразованием напряжения, IGBT-выпрямителем, IGBT-инвертором, автоматической коррекцией входного коэффициента мощности, продвинутым цифровым управлением, широким ЖК-дисплеем, статическим Bypass и выходным изолирующим трансформатором.
- Модели с трехфазным входом и однофазным выходом (3/1).
- Предназначены для надежной защиты вычислительной техники, файловых серверов, рабочих станций, телекоммуникационного оборудования, компьютерных залов, офисов небольших организаций, а также любой другой критичной нагрузки, предъявляющей повышенные требования к качеству напряжения и форме сигнала. Продвинутое цифровое управление (DSP) Цифровое управление работой инвертора, фазовая синхронизация, управление выпрямителем − все это осуществляется встроенным микропроцессором с применением технологии DSP (Digital Signal Processing).
- В результате ее применения достигается высокая точность выходных параметров блока, высокое быстродействие, облегченное управление и повышенная надежность. Автоматическая коррекция входного коэффициента мощности, технологии энергосбережения и охраны окружающей среды Входной коэффициент мощности ИБП выше 0.99.
- Коэффициент гармонических искажений входного тока (THDI) менее 5%.
- Таким образом, снижаются поступающие во входную сеть шумы и искажения, повышается эффективность использования напряжения, уменьшаются расходы на подключение блока.
- Скорость работы вентиляторов регулируется автоматически, что в свою очередь снижает энергопотребление. Широкий допустимый диапазон входного напряжения Широкий диапазон входного напряжения и частоты без перехода ИБП в автономный режим работы позволяет экономить ресурс аккумуляторных батарей, существенно продлевая их срок службы.
- Это также облегчает стыковку с дизель-генераторной установкой. Системы последовательного резервирования Hot Standby ИБП Power-Vision Black 3/1 могут объединяться в последовательные системы для горячего резервирования Hot Standby.
- Такое соединение модулей возможно благодаря наличию двух раздельных входов (основного и резервного Bypass).
- Данная схема обеспечивает существенное повышение надежности за счет ничтожно малой вероятности одновременного выхода из строя двух и более устрйств. Встроенный выходной изолирующий трансформатор Защищает выходную нагрузку от риска проникновения опасного постоянного напряжения аккумуляторных батарей.
- Эффективно подавляет помехи и остаточное напряжение на нейтральном проводе.
- Удовлетворяет самым жестким требованиям по обеспечению нулевого потенциала между выходной нейтралью и земляным проводом.
- Эффективно устраняет прямое влияние гармонического тока нагрузки на ИБП, повышает надежность инвертора.
- Использование изолирующего трансформатора является обязательным при использовании ИБП на промышленных предприятиях, а также для любых других применений. Дистанционный мониторинг через локальную сеть ИБП серии Power-Vision Black 3/1 оснащены стандартным коммуникационным портом RS232 или дополнительным портом RS485, опциональным SNMP-адаптером, а также интерфейсом сухие «контакты».
- SNMP-адаптер поддерживает TCP/IP-протокол для осуществления дистанционного мониторинга.
- Это позволяет использовать такие возможности ИБП, как самодиагностика, периодическая отправка команд по локальной сети или электронных писем по e-mail для оповещения и автоматического сохранения файлов и свертки операционных систем при отключении ИБП и др. Встроенные защитные устройства ИБП оснащен встроенными системами контроля и защиты входных и выходных параметров блока.
- Он имеет защиту от перегрузки, от короткого замыкания (КЗ), внутреннего перегрева, от входных высоковольтных импульсов и т.д.
- Таким образом, ИБП может работать практически при любых условиях. «Холодный» старт и сетевой режим работы При отсутствии входного напряжения ИБП может быть запущен непосредственно в батарейном режиме работы.
- Это называется «холодный» старт.
- А при наличии входного напряжения ИБП может быть непосредственно включен в сетевой режим работы даже при отсутствии у него аккумуляторных батарей.
- При длительной работе в аварийном режиме и полном разряде батарей ИБП отключается, а после восстановления входного напряжения автоматически включается. Облегченный доступ для технического обслуживания Большой ЖК-дисплей, возможность подключения схемы ручного Bypass, информирования о возможных неисправностях − все это облегчает работу обслуживающего персонала, упрощая техническое обслуживание устройства. Возможность работы в сетевом режиме при отключении одного из фазных напряжений на входе При исчезновении любого из трех входных фазных напряжений ИБП продолжает работать в нормальном режиме, т.е.
- обеспечивает питание нагрузки и зарядку батарей от сети (если нагрузка не превышает 50%). Отсутствие приоритетной фазы в режиме Bypass (полная симметрия по входным фазным напряжениям) Благодаря входному трехфазному автотрансформатору, в качестве входной резервной линии Bypass может выступать любое из входных фазных напряжений вашей трехфазной сети.
- Поэтому отсутствует входная приоритетная фаза при работе в режиме Bypass, как в обычных стандартных ИБП с 3-фазным входом и 1-фазным выходом.
- Таким образом устраняется основной недостаток ИБП типа 3ф/1ф. Дополнительные особенности Наличие электронного Bypass Наличие автомата ручного Bypass для ремонта и обслуживания Наличие двух раздельных входов с собственными защитными автоматами Нулевое время переключение Инвертор - Bypass - Инвертор Встроенный батарейный автомат Система аварийного отключения EPO
