ИБП N-Power Pro-Vision Black M20000 3/3 P LT
Топ

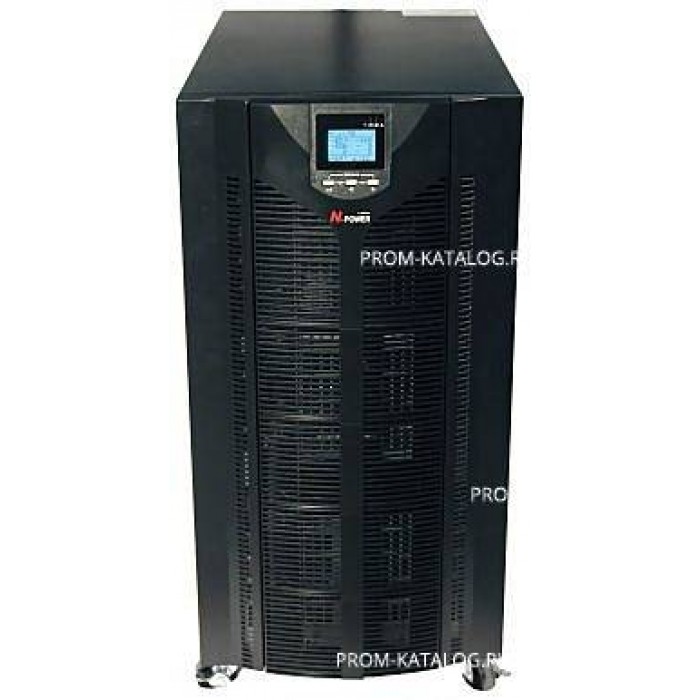

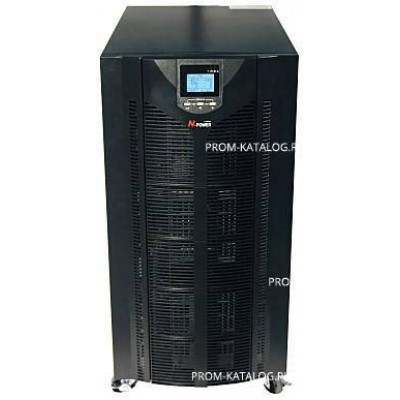

Модель: ИБП N-Power Pro-Vision Black M20000 3/3 P LT
Производитель: N-Power
Цена по запросу!
Технические характеристики
Байпас
Есть
Время автономной работы
в зависимости от емкости батарей
Время переключения на батареи, мс
0 мс (без переходных процессов)
Входная частота, Гц
45-55 Гц ±0.5% для сетей 50 Гц, 55-65 Гц ±0.5% для сетей 60 Гц
Выходная частота, Гц
В сетевом режиме работы Выходная частота напряжения соответствует частоте входного В батарейном режиме работы 50 / 60 Гц ± 0.2 Гц Скорость фазовой синхронизации ≤ 1 Гц / с
Габариты, мм
472x780x920
Гарантия
1 год
Диапазон вх. напряжения без перехода на батареи,В
140 … 300
Диапазон входных напряжений (рабочий), В
140 … 300 В ±5 В (при нагрузке 100%)
Диапазон входных напряжений(предельный), В
110 … 295 В ±5 В (при 50% нагрузке)
Дисплей
Широкий ЖК-дисплей, светодиодная индикация
Класс защиты
IP 20
Количество подключаемых батарей
16
Количество фаз
Одна
КПД не менее, %
при 100% нагрузке ≥ 92%
Масса, кг
61
Мощность, ВА
20000
Мощность, кВт
18
Напряжение цепи постоянного тока, В
192
Относительная влажность, %
20 – 90% (без конденсата)
Охлаждение
воздушное
Предельный диапазон выходного напряжения, В
213-227
Процент отклонения выходного напряжения, %
± 1%
Работа с генераторами
Возможна. Данный ИБП преобразует форму тока и заряжает батареи от генератора.
Разрыв нейтрали при переходе на питание от аккумуляторов
Не разрывается
Разъёмы
клеммная колодка
Системы защиты
Отключение при разряде батарей, холодный старт, автовключение при возобновлении подачи входного напряжения (по завершении автономии, пока разряд батарей не достиг критически низкого уровня)
Способ размещения
вертикально или горизонтально (Rack Tower)
Термозащита
Защита от перегрева/ тестирование работы вентиляторов Защита от неправильного подключения фазы и нейтрали/ защита от короткого замыкания на выходе
Тип ИБП
On-line
Тип подключаемых аккумуляторов
Необслуживаемые свинцово-кислотные батареи
Ток заряда, А
1/3/5/8 A (для моделей LT) выбирается переключателем
Уровень шума, dB
< 55 дБ на расстоянии 1 м
Форма выходного сигнала
аппроксиматичная синусоида,коэффициент амплитуды сигнала (крест-фактор) - 3:1
Описание
- Серия Pro-Vision Black M являтся дальнейшим развитием моделей Pro-Vision Black, одних из самых надежных и отказоустойчивых блоков бесперебойного питания.
- Она представляет собой новое поколение ИБП со схемой высокочастотного On-Line, двойным преобразованием напряжения и улучшенной технологией цифрового управления DSP, которая увеличивает производительность блока, улучшает характеристики, повышает надежность, позволяет достичь более высокой точности параметров при минимальных габаритах.
- ИБП новой серии являются высокопроизводительными малощными On-Line устройствами, способными удовлетворить любые потребности пользователей, обеспечить надежной защитой офисные файловые серверы, локальные вычислительные сети, рабочие станции, промышленные вычислительные машины, маломощное медицинское оборудование, а также другие высокоточные электронные приборы. ИБП серии Pro-Vision Black M − это идеальное устройство для централизованной защиты корпоративных файловых серверов, высокопроизводительных компьютеров семейства «мэйнфрейм», систем управления локальными вычислительными сетями, компьютерных центров. Отличительные особенности моделей Pro-Vision Black M Выходной коэффициент мощности стал 0.8 а на моделях 6-10 кВА – 0.9 против обычного 0.7.
- Более удобен для работы с большинством видов электрических устройств, отвечает существующим тенденциям. Уменьшено напряжение батарейных комплектов и количество подключаемых батарей:
- 2 x 12 В = 24 В для моделей 1 кВА, 4 x 12 В = 48 В для моделей 2 кВА и 6 x 12 В = 72 В для моделей 3 кВА. Ранее было:
- 3 x 12 В = 36 В для моделей 1 кВА, 8 x 12 В = 96 В для моделей 2, 3 кВА. Таким образом, снизилась стоимость минимального комплекта, состоящего из ИБП и аккумуляторных батарей. Для моделей 6-10 кВА LT возможно подключение внешних батарейных блоков BOH17 Black, BOH34 Black. Расширен диапазон входного напряжения до 100-300 В без перехода в автономный режим 140 В при 100 нагрузке. Автоматический корректор входного коэффициента мощности.
- При нелинейной выходной нагрузке входной коэффициент мощности ＞0.98, коэффициент нелинейных искажений входного тока THDI ＜6, а коэффициент нелинейных искажений выходного напряжения THD ＜5.
- При работе в сетевом режиме КПД инвертора выше 89, а при работе в батарейном свыше 86. Адаптированная технология цифрового управления DSP улучшает производительность, повышает надежность, позволяет достичь высокой точности параметров устройства при его минимальных размерах. Гибкость адаптации и конфигурации устройства к потребностям заказчика и техническим особенностям места эксплуатации.
- Функциональная расширяемость. Центральный процессор заменен на процессор нового поколения 2802 DSP с широкими функциональными возможностями и высокой производительностью. Силовая плата была модифицирована.
- Старый тип – однослойная печатная плата unilateral SMD, новый – многослойная dihedral SMD. На передней панели установлен широкий ЖК-дисплей.
- Выходное напряжение может устанавливаться через панель управления. Схема управления преобразователя DC-DС была переведена с аналогового режима на цифровой, который является более надежным и эффективным. Все модели оснащены схемой автоматического определения рабочей частоты сети 50/60 Гц. Добавлена функция экономии электроэнергии Eco Mode, которая может включаться или отключаться через панель управления и позволяет добиться более высокой эффективности устройства, снизить его энергопотребление. Увеличен КПД системы до 95. ИБП оснащен следующими защитными устройствами:
- защита по превышению параметров входного и выходного напряжения, защита от низкого напряжения, защита от короткого замыкания КЗ на выходе, защита от перенапряжения, защита инвертора от перегрева, защита и предупреждение о низком напряжении батарей, защита от перезаряда.
- Автоматическая схема Bypass переключает нагрузку на питание от входного напряжения при перегрузке или неполадках в ИБП, предупреждая об этом специальным сигналом.
- Функция определения правильности подсоединения фазы и нейтрали информирует в случае ошибки. «Холодный» старт и сетевой режим работы.
- При отсутствии входного напряжения ИБП может быть запущен непосредственно в батарейном режиме работы «холодный» старт.
- А при наличии входного напряжения ИБП может быть непосредственно включен в сетевой режим работы даже при отсутствии у него аккумуляторных батарей. Широкий диапазон входных напряжений и частоты позволяет без труда подключать ИБП Pro-Vision Black M к резервному источнику питания бензо- и дизель-генераторной установке, выполняя дополнительную функцию стабилизатора нестабильного напряжения. Система интеллектуального управления батареей.
- Трехступенчатая технология заряда аккумуляторов позволяет существенно продлить срок их службы, сокращая расходы на техническое обслуживание.
- Система автоматического тестирования регулярно проверяет их техническое состояние.
- Дополнительная защита батарей от перезаряда.
