Технические характеристики
Байпас
Есть
Время автономной работы
в зависимости от ёмкости подключаемых батарей
Время переключения на батареи, мс
Время переключения питания нагрузки от АКБ Не более 20 мс/ Время переключения питания нагрузки от сети 0 мс
Входная частота, Гц
49…51
Выходная частота, Гц
50 ±0,05%
Выходное напряжение, В
380
Габариты, мм
600х820х2100
Гарантия
1 год
Диапазон входных напряжений (рабочий), В
323…418
Дисплей
ЖК-дисплей
Класс защиты
IP21
Количество фаз
Три
Максимальная ёмкость подключаемых батарей, А/ч
100
Мощность, ВА
100000
Мощность, кВт
85
Напряжение цепи постоянного тока, В
720
Относительная влажность, %
до 95 (без конденсата)
Перегрузочная способность
до 105% - 5 ч, 105-125% - 1 мин., свыше150% - 7 с
Процент отклонения выходного напряжения, %
±1
Рабочий диапазон выходного напряжения, В
380
Разъёмы
клемная колодка
Способ размещения
наполный
Страна происхождения
Россия
Тип ИБП
Line-interactive
Тип подключаемых аккумуляторов
Свинцово-кислотные, герметичные, необслуживаемые, 12 В (возможность адаптации любых типов АКБ)
Уровень шума, dB
на расстоянии 1м - 56-65
Форма выходного сигнала
Чистая синусоида (
Описание
- Источник бесперебойного питания серии РПД предназначен для поддержания питания электрооборудования промышленных предприятий и объектов гражданской инфраструктуры при пропадании напряжения сети. ИБП представляет собой инвертор преобразователь постоянного напряжения DC в переменное AC, постоянно подключенный к сети для контроля параметров сетевого напряжения. ИБП выполнены по технологии, называемой EPS Emergency Power Supply, Аварийный источник питания, обеспечивающей быстрое переключение питания нагрузки при переходе с сетевого режима питание нагрузки энергией сети на автономный режим питание нагрузки энергией аккумуляторной батареи, обратный переход на питание от сети при её восстановлении с синхронизацией к сети по фазе и частоте, и подзаряд батареи при нахождении в дежурном режиме. Идеально подходят для электропитания таких типов нагрузок, как:

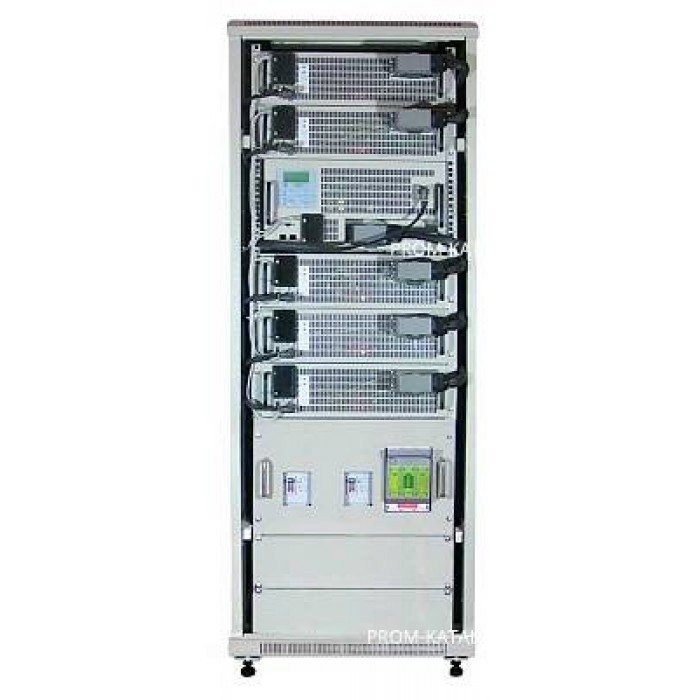

- освещение, вентиляция, электродвигатели, компрессоры, насосы и т.д. ИБП имеют модульную конструкцию, позволяющую наращивание мощности путём включения новых модулей параллельно действующим. - ИБП выполнен в виде прямоугольного металлического шкафа, в котором расположены силовые модули, модуль индикации и управления и узел коммутации;
- - Силовые модули объединены в три группы, каждая из которых обеспечивает поддержание одной из трёх фаз переменного трёхфазного тока - Блоки связаны между собой системой интерфейса для согласования параллельной работы блоков на одну фазу;
- согласования между группами по сдвигу угла фаз, частоте и амплитуде напряжений - Узел коммутации включает в себя:
- панель с автоматическим выключателем на номинальный ток и держателями предохранителей цепи постоянного тока АБ, блок силовых шин для коммутации силовых модулей, Контактор переключения режимов BYPASS – автономный - На передней панели модуля индикации и управления расположены кнопки управления, светодиодные индикаторы и ЖКИ - дисплей, отображающий режим работы ИБП, процент нагрузки, уровень заряда АБ, электрические параметры работы и возможные неисправности ИБП - Опционально на передней панели могут устанавливаться:
- коммуникационный порт RS-232 разъем DB9, разъемы дистанционной сигнализации;
- Достоинства:
- 1 Российское производство от разработки до сборки 2 Идеальная синусоида совместим со всеми типами нагрузок 3 КПД не менее 99,5 в режиме работы от сети.
- Для сравнения On-line ~88-90 КПД не менее 95 в режиме работы от АКБ 4 Низкие эксплуатационные расходы. 5 Высокая точность поддержания напряжения 380В±1, и частоты 50Гц ±0,01 при работе от АКБ 6 Широкий диапазон установки зарядного тока от 0 до номинального тока ИБП, что позволяет заряжать АКБ больших емкостей за малый промежуток времени до 4 часов до 90 заряда. 7 Повышенный ресурс 8 Микропроцессорное управление 9 Использование IGBT транзисторов с ШИМ-регулированием на высокой частоте 10 Двунаправленный инвертор 11 Большая скорость реакции 12 Модульная конструкция:
- увеличение мощности, увеличение надежности, возможность N1 резервирования.
- Удобство в сервисном обслуживании 13 Интуитивно понятный интерфейс 14 ЖК индикация 15 Защита нагрузки от перенапряжения 16 Фильтрация высокочастотных импульсных помех 17 Небольшие масса-габаритные характеристики 18 Низкая цена 19 Альтернатива бензиново-дизельным генераторам 20 Сокращение времени переключения на АКБ менее 10 мс при использовании электронного переключателя опция При переходе от АКБ к сети 0 мс. 21 Возможность работы с различными типами АКБ выбирается при заказе 22 СМС оповещение опция 23 ПО для работы с ПК 24 Порты RS232, USB опция 25 Сухие контакты опция 26 Отключение неприоритетных нагрузок в режиме работы от АКБ опция Недостатки:
- 1 Отсутствие стабилизации в сетевом режиме 2 Конечное время переключения на АКБ при пропадании сети 20-30 мс
