Технические характеристики
Время автономной работы
зависит от емкости АКБ
Входная частота, Гц
45-55
Выходная частота, Гц
50
Выходное напряжение, В
220/230/240 (по умолчанию - 220)
Габариты, мм
290х357х116
Гарантия
24
Диапазон входных напряжений(предельный), В
90-295
Количество подключаемых батарей
2
Количество фаз
Одна
КПД не менее, %
93
Масса, кг
6
Мощность, ВА
500
Мощность, кВт
0.4
Напряжение цепи постоянного тока, В
24
Напряжение, В
24
Перегрузочная способность
105-130% - в течение 60 с/ 130-150% - в течение 1 с/ более 150% - 0,2 сек с последующим переключением на байпас
Процент отклонения выходного напряжения, %
2%
Системы защиты
IP20
Способ размещения
настенное
Ток заряда, А
5
Форма выходного сигнала
синусоидальная
Описание

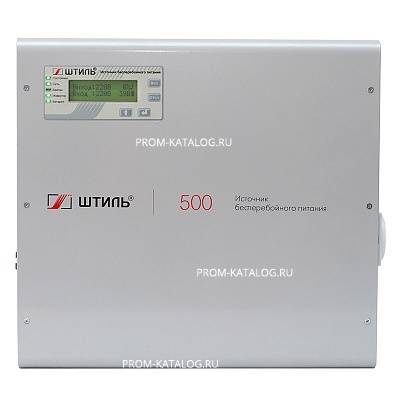

- ИБП Штиль серии SW-L мощностью 500 ВА представляют собой однофазные ИБП двойного преобразования (топология on-line) настенного исполнения.
- Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т.
- п.).
- Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах:
- систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т.
- д. Конструктивное исполнение ИБП Штиль серии SW-L мощностью 500 ВА имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, выходными EURO розетками (2 шт.), коммуникационными интерфейсами для организации мониторинга (опционально).
- Изделия должны быть дополнены внешними аккумуляторными батареями (12 В, 2 шт.) и имеют мощное встроенное зарядное устройство на ток 5 А. В данной модели используется естественное охлаждение. Схема построения и её основные преимущества ИБП выполнены по современной технологии on-line, принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный.
- При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения. Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 295 В). Автономная работа Данные модели не содержат встроенных аккумуляторных батарей, но оснащены мощным встроенным зарядным устройством, рассчитанным на ток до 5 А, и поддерживают подключение внешних АБ для обеспечения долговременной автономной работы.
- Установка внешних АБ, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
- Расчет требуемой емкости аккумуляторных батарей и подбор оптимального решения для их размещения Вам всегда помогут сделать наши менеджеры. Высокая надежность on-line топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим 90-295 В;
- Коррекция входного коэффициента мощности;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP Digital Signal Processor);
- Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
- Совместимость в работе с дизель генераторными установками (ДГУ);
- Функциональность Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
- Широкие возможности локального и удаленного мониторинга и управления ИБП:
- RS-232;
- USB;
- сухие контакты;
- Ethernet (поддержка протоколов SNMP/SMTP и др.);
- ПО для мониторинга. Плавный пуск;
- Повышенная эксплуатационная готовность Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ;
- Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по средней точке как дополнительные опции);
- Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
- Функция холодного старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока Самодиагностика при запуске устройства и во время работы;
- Встроенный автоматический байпас;
- Энергоэффективная работа Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
- Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
- КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
- Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
