Технические характеристики
Байпас
Есть
Входная частота, Гц
50/60
Выходная частота, Гц
50/60
Габариты, мм
220х400х120
Гарантия
3 года
Диапазон входных напряжений (рабочий), В
220
Диапазон входных напряжений(предельный), В
0-250
Класс защиты
IP20
Количество фаз
Три
Масса, кг
7
Мощность, ВА
30000
Мощность, кВт
10 на фазу
Номинальный ток, А
50 на фазу
Относительная влажность, %
не более 80
Охлаждение
естественное
Предельный диапазон выходного напряжения, В
0-250
Разъёмы
Зажимы под гильзу
Система запуска
механический
Системы защиты
Автоматические выключатели серии ВА47-63
Способ размещения
крепление на стену
Термозащита
есть
Описание

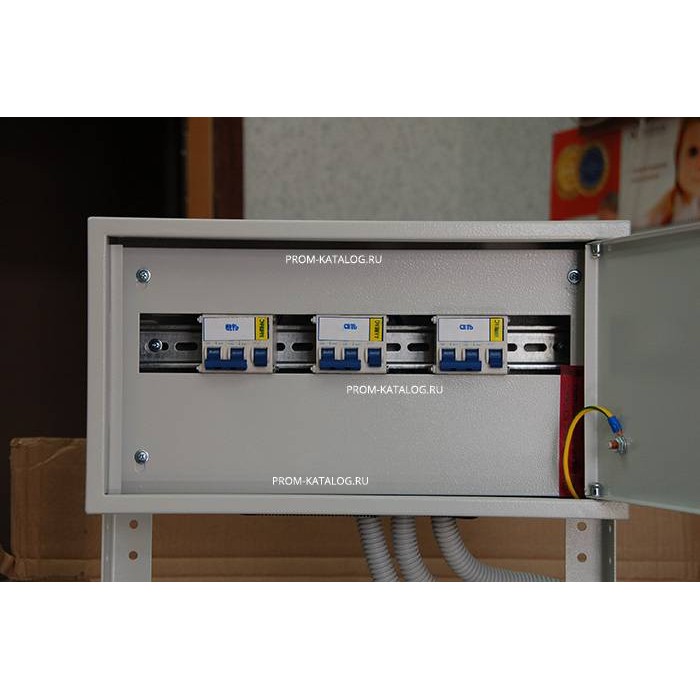

- Трехфазный байпас предназначается для монтажа к нему стабилизаторов общей мощностью до 30000 ВА , блок байпас изготовлен из металла с диэлектрическим покрытием.
- Рабочий режим температур — от +5 до +40 °С, при влажности не более 80 %. Установка блока байпаса позволяет пустить напряжение в обход стабилизатора в случае проведения регламентных работ, при ремонте оборудования, проведении электросварочных работ на линии нагрузки, либо при отсутствии необходимости стабилизации.
- Назначение автоматического выключателя серии ВА47-63:
- Автоматические выключатели серии ВА47-63 наиболее широко используются для защиты электрических цепей от перегрузок и токов короткого замыкания с предельной коммутационной способностью в диапазоне от 4500А до 6000А.
- Автоматический выключатель ВА47-63 является надежным и экономичным решением для широкого спектра задач. Автоматические выключатели серии ВА47-63 подходят для применения как в жилом секторе (квартиры, дачи, коттеджи, дома и т.д.), так и в административных зданиях и коммерческом секторе (офисы, магазины, рестораны, гостиницы и т.д.) Конструкция:
- Автоматические выключатели ВА47-63 собраны в не поддерживающих горение корпусах «1» из термоустойчивой и прочной пластмассы и имеют замки «2» для монтажа на 35 мм DIN-рейку.
- Выключатели снабжены двумя типами защиты:
- тепловой - для защиты от длительных токовых перегрузок, выполненной на биметаллической пластине «3» и электромагнитной - для защиты от токов короткого замыкания, выполненной на электромагнитной катушке «4».
- Токовый расцепитель «5» выполнен из меди и имеет посеребренные контакты.
- Дугогасительная камера, состоящая из девяти пластин, повышает коммутационную износостойкость и дает высокие характеристики предельной коммутационной способности.
- Надежный контакт с проводниками обеспечивают комбинированные зажимы «7» из посеребренной меди и анодированной стали.
