Стабилизатор напряжения Штиль R33000
Топ
Модель: Стабилизатор напряжения Штиль R33000
Производитель: Штиль
Технические характеристики
Байпас
Есть
Входная частота, Гц
от 48 до 52
Выходная частота, Гц
50
Выходное напряжение, В
220
Габариты, мм
стабилизатор
Гарантия
1 год
Диапазон входных напряжений (рабочий), В
от 185 до 242
Диапазон входных напряжений(предельный), В
от 150 до 255
Дисплей
жидкокристаллический дисплей
Класс защиты
IP30 по ГОСТ 14254
Количество фаз
Одна
Металл обмотки трансформатора
медь
Мощность, ВА
33000
Относительная влажность, %
не более 80
Охлаждение
принудительное охлаждение (встроенный программно управляемый вентилятор)
Перегрузочная способность
200% в течение 1 секунды, 150% в течение 2 секунд, 50% в течение 3 секунд, 12% в течение 60 секунд
Предельный диапазон выходного напряжения, В
от 175 до 242
Процент отклонения выходного напряжения, %
4
Рабочий диапазон выходного напряжения, В
от 211 до 229
Разъёмы
клеммные колодки для подключения сети и нагрузки
Системы защиты
двойная защита нагрузки от аварийно высокого входного напряжения
Скорость переключения одного канала, мс
40
Способ размещения
напольный
Страна происхождения
Россия, г.Тула
Тип стабилизатора
электронный, тиристорные силовые ключи
Тип трансформатора
тороидальный
Форма выходного сигнала
чистая синусоида
Шаг регулирования, В
7
Описание
- Вспомните ситуацию, которая наверняка возникала не раз.
- Приезжаете загород к друзьям и удивляетесь, как все здорово у них устроено и работает, как часы:
- нагреватели, электроплита, отопительный котел, и т.д.
- От одного перечисления может плохо стать.
- А ведь все работает и исправно! Задаетесь вопросом:
- как в такой глуши удалось создать рай.
- И получаете простой ответ:
- на входе электропитания стоит хороший стабилизатор напряжения и вся автоматика защищена и работает в оптимальном режиме. Однофазный стабилизатор напряжения Штиль R33000 разработан для защиты и питания электроприборов, чувствительных к качеству электропитания:
- медицинское оборудование, серверная техника, офисное оборудование, сложные производственные линии, и др.
- мощность которых не превышает 33 кВА.
- Стабилизированное напряжение данного устройства — 220 В ± 4 %. Принцип стабилизации напряжения основан на дискретном регулировании выходного напряжения.
- Оригинальность схемы устройства заключается в наличии блока управления на микропроцессоре, резервной системы защиты нагрузки, автотрансформатора, имеющего 8 коммутируемых выводов, систему силовых модулей на базе симисторов и входной и выходной фильтр высокочастотных сетевых помех.
- При отклонении напряжения в большую или меньшую сторону, блок управления производит тестирование этого отклонения и по его результатам производит переключение силовых коммутаторов таким образом, чтобы уровень выходного напряжения все время оставался в пределах номинального значения.
- Основной особенностью схемы является ее быстродействие (не более 40 мс), высокая перегрузочная способность и огромный КПД (не менее 98 %). Стабилизатор напряжения данного типа относится к устройствам широкого диапазона регулирования входного напряжения.
- Рабочий диапазон Штиль R 33000 находится в интервале — 185...424 В, предельный — 150...255 В.
- Если входное напряжение выходит за рамки предельно-допустимого диапазона, срабатывает автоматическое отключение прибора с сохранением исходных параметров.
- Восстановление работы стабилизатора происходит после того, как уровень входного напряжения возвращается в рамки рабочего диапазона.
- При перегреве системы трансформаторов, либо при неполадках самого стабилизатора, питание подключенной нагрузки осуществляется по цепи «байпас». На лицевой панели стабилизатора расположена система индикации устройства включающая:
- цифровой дисплей, шкалу индикаторов «ток нагрузки, %» и 3 группы светодиодных индикаторов.
- Цифровой дисплей отражает рабочие параметры прибора:
- входное и выходное напряжение, мощность нагрузки и температуру трансформатора.

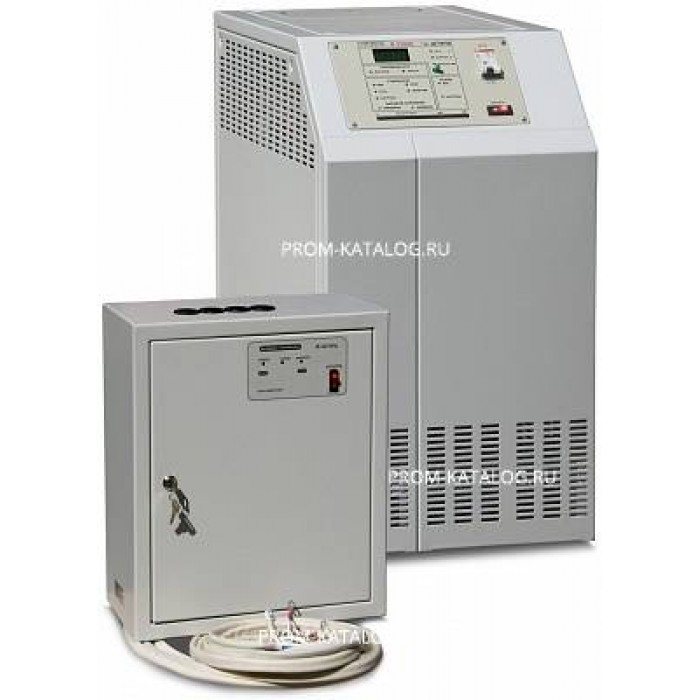

- Система светодиодных индикаторов отображает все режимы работы устройства, включая работу в предельном диапазоне и аварийные отключения нагрузки. Конструктивно однофазный стабилизатор напряжения Штиль R33000 представляет собой два металлических шкафа:
- собственно сам стабилизатор и блок коммутации.
- Функционально блок коммутации состоит из следующих составных частей:
- выключатель «резерв», коммутаторы «байпас» и нагрузки, устройства контроля напряжения, несколько автоматических выключателей и стабилизатор переменного напряжения.
- Второй шкаф представляет собой собственно стабилизатор напряжения.
- Эксплуатация устройства должна осуществляться в помещениях с температурным режимом:
- +1 С ...
- +40 С и относительной влажностью не более 80 %.
- Вентиляция прибора производится естественным образом без принудительного обдува. Стабилизатор напряжения Штиль R33000 — универсальный прибор, гарантирующий стабильную работу всех подключенных устройств и надежную защиту от нестабильной работы электросети.
