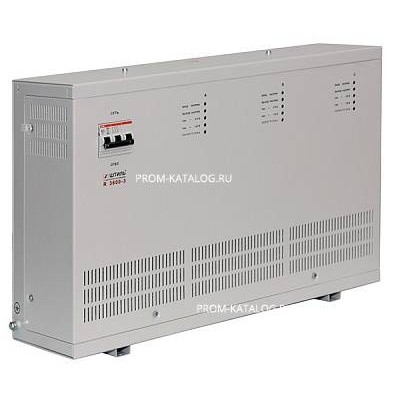

Стабилизатор напряжения Штиль R3600-3
Топ
Модель: Стабилизатор напряжения Штиль R3600-3
Производитель: Штиль
Цена по запросу!
Технические характеристики
Входная частота, Гц
от 48 до 52
Выходная частота, Гц
50
Габариты, мм
ширина 245, высота 420, глубина 500
Гарантия
1 год
Диапазон входных напряжений (рабочий), В
от 165 до 265 на фазу
Диапазон входных напряжений(предельный), В
от 135 до 275 на фазу
Дисплей
Светодиодная индикация
Класс защиты
IP30
Количество фаз
Три
Металл обмотки трансформатора
медь
Мощность, ВА
3600
Относительная влажность, %
не более 80
Охлаждение
естественная циркуляция воздуха, через специальные отверстия в корпусе
Перегрузочная способность
200% в течении 2 секунд, 100% в течении 15 секунд
Предельный диапазон выходного напряжения, В
от 180 до 242 на фазу
Процент отклонения выходного напряжения, %
7
Рабочий диапазон выходного напряжения, В
от 205 до 235 на фазу
Разъёмы
клеммная колодка
Системы защиты
защита от перегрузки и короткого замыкания
Скорость переключения одного канала, мс
200
Способ размещения
есть специальный кронштейн для настенного крепления
Страна происхождения
Россия, г. Тула
Тип стабилизатора
электронный, релейнные коммутационные ключи
Тип трансформатора
тороидальный силовой автотрансформатор
Форма выходного сигнала
чистая синусоида
Шаг регулирования, В
17
Описание
- Каждый из нас не понаслышке знаком с проблемой некачественного электропитания.
- Причин для такого положения дел много:
- и объективны и субъективные.
- Одной из таких причин являются старые изношенные электросети, которые строились в те времена, когда на один дом выделялось не более двух киловатт.
- Время изменилось.
- Возросло в разы потребление электроэнергии.
- Сейчас трудно себе представить любую квартиру без присутствия телевизора, стиральной машины, компьютеров, обогревателей, кондиционеров, и другой бытовой техники, которая требовательна к качеству питающей сети.
- Вследствие перепадов в сети и нестабильной работы, срок службы дорогостоящей техники значительно сокращается.
- Единственным решением в такой ситуации, является установка стабилизатора напряжения, использование которого обеспечит оптимальные условия работы не только домашней техники, но и производственного, и другого оборудования. Трехфазный стабилизатор напряжения Штиль R3600-3 — предназначен для создания оптимальных условий работы электрооборудования, использующему трехфазную питающую электросеть 380 В и частотой 50 Гц.
- К такому оборудованию может относиться:
- производственные установки малой мощности, полиграфическое, офисное, серверное оборудование, электропитание домов, загородных коттеджей, оборудование средств охраны и безопасности, и др.
- Общая мощность подключенной нагрузки не должна превышать 3.6 кВА.
- При этом напряжение на выходе стабилизатора находится в диапазоне — 220 В ±7 % (по каждой фазе). Принцип работы стабилизатора Штиль R3600-3 основан на дискретном способе регулирования входного напряжения.
- Стабилизаторы данной серии выполнены на базе трех однофазных стабилизаторов соответствующей мощности и коммутационного блока, осуществляющего подключение к питающей электросети и нагрузке, а также межблочное подключение. Входное напряжение, поступающее на автотрансформатор всех каналов стабилизации, анализируется схемой управления, включающей в себя силовые ключи и выходное реле каждого канала стабилизации с соответствующим отводом трансформатора на минимальное значение напряжения.
- Схема управления по результатам анализа производит поочередное подключение силовых ключей до тех пор, пока напряжение на выходе стабилизатора не установится в заданном диапазоне.
- Отличительной особенностью электронной схемы является высокое быстродействие и точность регулируемого напряжения, а также защита от сетевых помех. Трехфазные стабилизаторы данной серии относятся к устройствам с широким диапазоном регулирования напряжения.
- Так, диапазон входных напряжений в рабочем режиме по каждой фазе находится в пределах — 135...275 В, предельно-допустимый — 165...265 В.
- При выходе входного напряжения из диапазона предельно-допустимых значений — стабилизатор автоматически отключается.
- Восстановление работы происходит в момент возврата напряжения к рабочим параметрам.
- Штиль R 3600-3 отличается высоким КПД — не менее 96 % и может работать непрерывно. Контроль над работой стабилизатора осуществляется с помощью светодиодной индикации на передней панели прибора.
- Зеленое свечение светодиодов соответствует рабочему состоянию прибора.
- Свечение красных светодиодов говорит о предельно-допустимом режиме работы и отключении нагрузки.
- Каждый канал устройства работает независимо от других каналов.
- Межблочное соединение сделано по схеме «звезда». Конструктивно трехфазный стабилизатор напряжения Штиль R3600-3 выполнен в металлическом корпусе.
- Подключение к электросети осуществляется с помощью вилки.
- Подключение к нагрузке — с помощью двух розеток, расположенных на задней панели прибора.
- Эксплуатация стабилизатора происходит в отапливаемом помещении с температурой:
- +1 С...+40 С и относительной влажностью не более 80 %. Использование стабилизатора напряжения Штиль R3600-3 сделает работу подключенных устройств безотказной и оптимальной.
