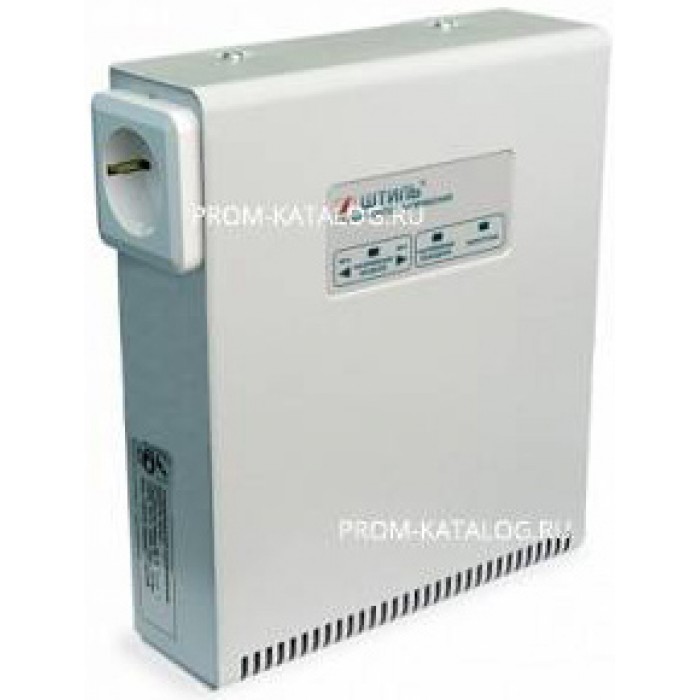

Стабилизатор напряжения Штиль R400ST
Топ
Модель: Стабилизатор напряжения Штиль R400ST
Производитель: Штиль
Цена по запросу!
Технические характеристики
Байпас
Не предусмотрен
Входная частота, Гц
от 48 до 52
Выходная частота, Гц
50
Выходное напряжение, В
220
Габариты, мм
ширина 205, высота 240, глубина 72
Гарантия
2 года
Диапазон входных напряжений (рабочий), В
от 165 до 265
Диапазон входных напряжений(предельный), В
от 150 до 275
Дисплей
Светодиодная индикация
Класс защиты
IP30 по ГОСТ 14254
Количество фаз
Одна
Металл обмотки трансформатора
медь
Мощность, ВА
400
Область применения
для защиты газовых и дизельных котлов отопления, циркуляционных насосов
Относительная влажность, %
не более 80
Охлаждение
естественная циркуляция воздуха
Перегрузочная способность
100 % от номинала в течении 10 секунд
Предельный диапазон выходного напряжения, В
от 190 до 242
Процент отклонения выходного напряжения, %
4,5
Рабочий диапазон выходного напряжения, В
от 210 до 230
Разъёмы
розетка и кабель с вилкой штепсельного разъёма типа «F»
Системы защиты
электронная защита от перегрузки и короткого замыкания с автоматическим отключением и однократным автоматическим включением после отключения по перегрузке
Скорость переключения одного канала, мс
40
Способ размещения
можно разместить на полу или повесить на стену
Страна происхождения
Россия, г.Тула
Тип стабилизатора
электронный, семисторные ключи
Тип трансформатора
тороидальный
Уровень шума, dB
практически бесшумный
Форма выходного сигнала
чистая синусоида
Шаг регулирования, В
14
Описание
- Мечты о загородной жизни могут стать явью, если тщательно продумать, как подвести свет, тепло и воду.
- Качество этих трех составляющих зависит от того, в каком состоянии находятся электросети, т.к.
- вся автоматика отопительных и насосных систем работает от электричества.
- Однако всем известно, что состояние электросетей оставляет желать лучшего, особенно за городом.
- Поэтому, для сохранности дорогостоящего оборудования, лучше предусмотреть установку стабилизатора напряжения Штиль — устройства, которое сгладит все неточности в работе питающей электросети. Однофазный стабилизатор напряжения Штиль R400ST предназначен для создания оптимальных условий работы автоматики газовых котлов, циркуляционных насосов, бытового электрооборудования и других устройств, суммарная мощность которых не превышает 400 ВА.
- Выходное напряжение данного прибора — 220 В ±5 %. Принцип работы стабилизатора основан на ступенчатом регулировании входного напряжения.
- Основными составляющими устройства являются:
- силовой трансформатор с 7 выводами регулирования напряжения (уровни коррекции), силовые ключи (симисторы), система управления и индикации, а также входной фильтр подавления сетевых помех.
- После включения стабилизатора Штиль R400 ST, входное напряжение попадает на обмотки автотрансформатора.
- Система управления открывает силовой ключ, который соединен с автотрансформатором через выходное реле на минимальный уровень напряжения.
- После чего происходит тестирование входного напряжения системой управления, и по результатам этого тестирования подключается соответствующая обмотка автотрансформатора так, чтобы уровень выходного напряжения оставался в пределах номинального значения.
- Система обладает высокой способностью к перегрузке (до 100 % в течение 15 с) и быстродействием. Стабилизатор Штиль R400ST относится к устройствам с широким диапазоном регулирования входного напряжения.
- Рабочие параметры находятся в интервале — 165...265 В, предельный диапазон — 150...275 В.
- В случае подачи на вход стабилизатора напряжения, превышающего предельный диапазон, устройство автоматически отключается.
- Автоматическое подключение происходит после установление рабочих значений входного напряжения.
- Аналогичная ситуация происходит и с превышением мощности нагрузки.
- Штиль R 400ST имеет огромный КПД — не менее 95 %. Контроль над работой прибора осуществляется с помощью светодиодных индикаторов, находящихся на лицевой панели прибора.
- Зеленые индикаторы свидетельствуют о рабочем состоянии прибора и подключении нагрузки.
- Красные индикаторы свидетельствуют о выходе стабилизатора из режима рабочих параметров и перегрузке.
- Интерфейс прибора доступный и удобный, все параметры указаны на панели устройства. Однофазный стабилизатор напряжения Штиль R400ST выполнен в металлическом корпусе.
- Стабилизатор можно крепить на стену, для чего в комплекте поставки предусмотрен кронштейн для настенного крепления.
- Подключение стабилизатора к питающей электросети осуществляется с помощью сетевого шнура с евровилкой.
- Подключение к нагрузке — с помощью двух евророзеток, находящихся на боковой панели прибора.
- В стабилизаторе предусмотрена двойная защита от короткого замыкания и перегрузки — электронная и вставка плавкая.
- Прибор предусматривает условия эксплуатации в помещении или под навесом с температурой окружающей среды не ниже +5 С и не выше +35 С и относительной влажности воздуха не более 80 %.
