Модель: Стабилизатор напряжения Штиль R48000-3
Производитель: Штиль
Технические характеристики
Байпас
Есть
Входная частота, Гц
от 48 до 52
Выходная частота, Гц
50
Габариты, мм
три стабилизатора размерами
Гарантия
2 года
Диапазон входных напряжений (рабочий), В
от 185 до 242 на одну фазу
Диапазон входных напряжений(предельный), В
от 150 до 255 на одну фазу
Дисплей
жидкокристаллический экран на каждом блоке, отражает
Класс защиты
IP30
Количество фаз
Три
Металл обмотки трансформатора
медь
Мощность, ВА
48000
Относительная влажность, %
не более 80
Охлаждение
вентиляторы
Перегрузочная способность
200 % от номинального значения в течение 1 секунды, 150 % в течении 2-х секунд, 50 % 3 секунды, 12 % от номинала в течении 60 секунд
Предельный диапазон выходного напряжения, В
от 175 до 242 на одну фазу
Процент отклонения выходного напряжения, %
4
Рабочий диапазон выходного напряжения, В
от 211 до 229 на одну фазу
Системы защиты
электронная защита от перегрузки и короткого замыкания и автоматический выключатель
Скорость переключения одного канала, мс
40
Способ размещения
три блока устанавливаются на полу, над ними на стене размещается коммутационный блок
Страна происхождения
Россия, г. Тула
Тип стабилизатора
электронная стабилизация, установлены релейные силовые коммутационные ключи
Тип трансформатора
тороидальный силовой автотрансформатор
Форма выходного сигнала
чистая синусоида
Шаг регулирования, В
7
Описание
- Любое производство сегодня связано с потреблением электроэнергии.
- Поэтому качество электросетей и стабильное питание становится первостепенной задачей.
- Все оборудование в нашей стране рассчитывается на питающее напряжение 220/380 В.
- Скачки напряжения в сети, постоянно пониженное/повышенное напряжение выводят из строя дорогостоящее оборудование.
- Существует множество способов защиты оборудования от скачков напряжения, но самым надежным является — установка стабилизатора напряжения Штиль. Трехфазный стабилизатор напряжения Штиль R48000-3 — разработан для обеспечения комплексным электропитанием объектов, суммарная мощность которых не превышает 48 кВА или 16 кВА по каждой фазе.
- К таким объектам может относиться:
- загородная недвижимость (возможно подключение к стабилизатору нескольких домов одновременно), многоквартирные дома, мастерские, производственные цеха, медицинское оборудование, и др.
- Напряжение на выходе Штиль R 48000-3 (фазное/линейное) — 220/380 В±4.5 %. Работа стабилизатора осуществляется следующим образом.
- При подаче на вход стабилизатора напряжения, срабатывает система управления и индикации устройства.
- Система тестирует входное напряжение.
- Если значение напряжения не выходит за рамки рабочего диапазона, система управления подключает входной коммутатор и производит еще одно тестирование на предмет работоспособности стабилизатора, после чего подключается нагрузка.
- Основным функциональным узлом системы управления является микропроцессорная схема.
- Данная схема обладает хорошим быстродействием (не более 0.6 с) и высокой способностью к перегрузкам. Стабилизаторы Штиль серии R являются устройствами с широким диапазоном регулирования входного напряжения.
- Рабочий диапазон прибора находится в интервале (фазное/линейное) — 185...242/340..419 В, предельно-допустимый (фазное/линейное) — 150...255/260..441 В.
- Выход напряжения за рамки предельно-допустимых значений, дает сигнал стабилизатору на автоматическое отключение.
- Подключение нагрузки происходит также, автоматически, после возврата входного напряжения стабилизатора в пределы контролируемого диапазона.
- Стабилизатор автоматически отключается также в случае превышения мощности допустимой нагрузки.
- Кроме стабилизации напряжения, прибор защищает подключенную нагрузку от сетевых помех:
- на входе и выходе стабилизатора установлен фильтр сетевых помех LC.
- Устройство обладает высоким КПД — не менее 95 %. Контроль над работой стабилизатора осуществляется с помощью индикаторной лицевой панели устройства, которая для каждого канала стабилизации отдельная.
- Цифровая индикация стабилизатора показывает входное/выходное напряжение, мощность нагрузки, индикаторная шкала тока нагрузки.
- Светодиодные индикаторы контролируют состояние прибора:
- напряжение в сети (высокое/низкое), подключение к сети, подключение к нагрузке, выходное напряжение (повышенное/пониженное), подключение байпаса. Трехфазный стабилизатор напряжения Штиль R48000-3 имеет свои конструктивные особенности.

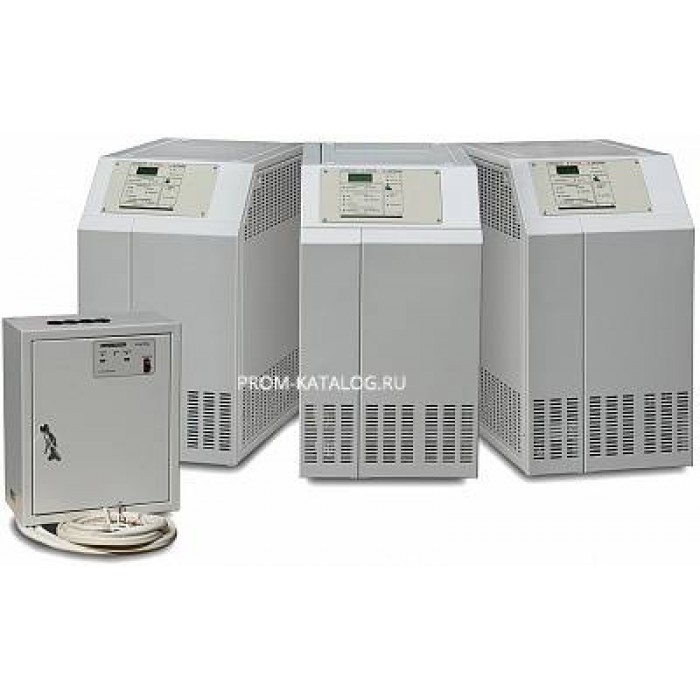

- Прибор состоит из четырех отдельных блоков:
- 3 блока стабилизации (R16000) и один коммутационный блок.
- Все блоки выполнены в металлическом корпусе.
- Блок коммутации представляет собой настенный шкаф с комплектом входных и выходных клеммных соединителей.
- Здесь же расположены сетевой выключатель и выключатель резерва, а также устройство контроля напряжения.
- Подключение блоков стабилизации к коммутационному блоку осуществляется с помощью блоков клеммных соединителей на DIN-рейке.
- Штиль R 48000-3 работает с принудительной вентиляцией.
- Температурный режим для нормальной работы прибора предусматривает:
- +1 С...+40 С и относительной влажностью не более 80 %. Стабилизатор напряжения Штиль R48000-3 — качественное надежное устройство, проверенное временем.
