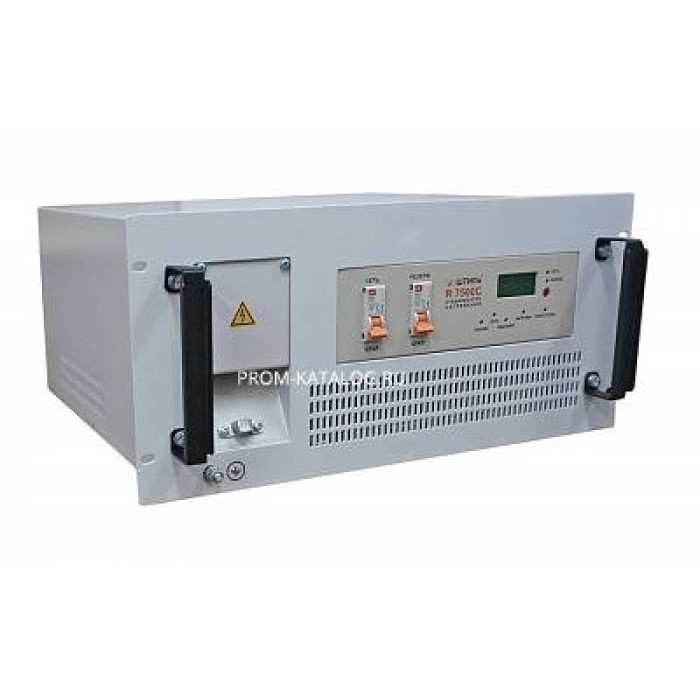

Стабилизатор напряжения Штиль R7500C
Топ
Модель: Стабилизатор напряжения Штиль R7500C
Производитель: Штиль
Цена по запросу!
Технические характеристики
Байпас
Есть
Входная частота, Гц
от 48 до 52
Выходная частота, Гц
50
Выходное напряжение, В
220
Габариты, мм
ширина 483, высота 221, глубина 382
Гарантия
2 года
Диапазон входных напряжений (рабочий), В
от 155 до 255
Диапазон входных напряжений(предельный), В
от 135 до 275
Дисплей
цифровая индикация входного и выходного напряжений и мощности
Класс защиты
IP30
Количество фаз
Одна
Металл обмотки трансформатора
медь
Мощность, ВА
7500
Относительная влажность, %
не более 80
Охлаждение
принудительное охлаждение (встроенный программно управляемый вентилятор)
Перегрузочная способность
100% от номинальной мощности в течении 10 секунд
Предельный диапазон выходного напряжения, В
от 180 до 242
Процент отклонения выходного напряжения, %
5
Рабочий диапазон выходного напряжения, В
от 209 до 231
Разъёмы
клеммная колодка
Системы защиты
электронная от перегрузки и короткого замыкания, автоматический выключатель
Скорость переключения одного канала, мс
30
Способ размещения
в 19 шкаф или стойку
Страна происхождения
Россия, г. Тула
Тип стабилизатора
электронный, тиристорные силовые ключи
Тип трансформатора
тороидальной формы
Форма выходного сигнала
чистая синусоида
Шаг регулирования, В
14
Описание
- Однофазный прибор стабилизации питающего напряжения Штиль R7500C рекомендован к использованию в сетях с подключенными телекоммуникационными агрегатами, аппаратурой системы связи, оргтехникой, радиоаппаратурой и т.д.
- Данный стабилизатор рассчитан на работу с группами потребителей общей мощностью до 6 кВт (75000 ВА).
- Прибор нивелирует напряжение на выходе до номинального значения 220 В (± 5 %) при его входном диапазоне от 155 до 255 В.
- Предельно допустимый интервал входного напряжения для данного электроприбора — 135-275 В.
- При подаче на вход слишком низкого или чрезмерно высокого напряжения электроснабжение потребительской сети автоматически прекращается.
- Возобновление функционирования происходит автоматически при возвращении питающего напряжения в допустимый интервал.
- Стабилизатор Штиль R7500C оснащен современной быстродействующей защитой от перегрева токоведущих элементов конструкции, короткого замыкания и превышения перегрузочного предела.
- Класс защиты стабилизатора — IP30.
- КПД — 95 %.
- Принцип действия стабилизатора Штиль R7500C — дискретное регулирование напряжения.
- Электроприбор оснащен высококачественным тороидальным трансформатором и тиристорными ключами.
- При отклонении входного напряжения от заданного значения блок управления (электронный) отдает команду на ключи, которые осуществляют перекоммутирование силовой схемы стабилизатора таким образом, чтобы выходное напряжение оставалось в паспортных пределах. Стабилизатор Штиль R7500C собран в стальном прямоугольном корпусе размерами 221×482×425 мм.
- На внешней стороне корпуса прибора расположен электронный дисплей, отражающий текущие рабочие параметры стабилизатора, светодиоды индикации, автоматические выключатели.
- Подключение питания и потребительской сети — клеммное.
- Вес стабилизатора — 29 кг.
- Вентиляция — принудительная.
- Прибор оснащен входным и выходным высокочастотным фильтром помех.
- Стабилизатор Штиль R7500C разрешено использовать в отапливаемых помещениях при температуре воздуха плюс 1-40 °C. Влажность не должна превышать 80 %.
- Гарантия работоспособности — 24 месяца.
