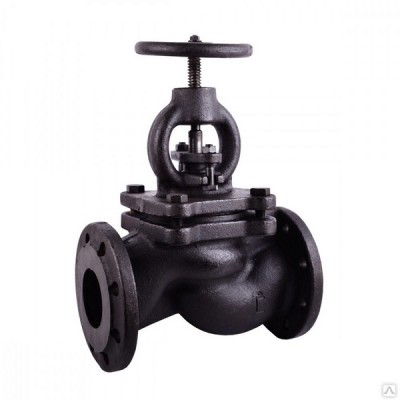

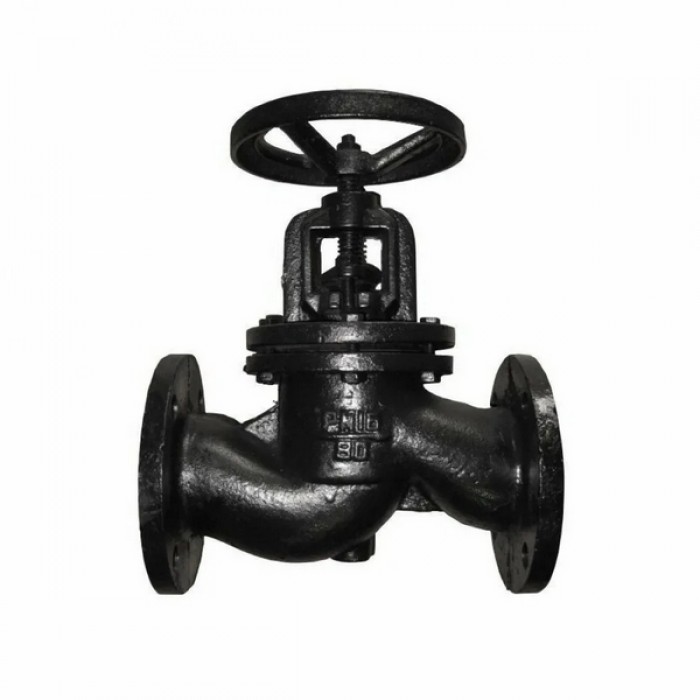

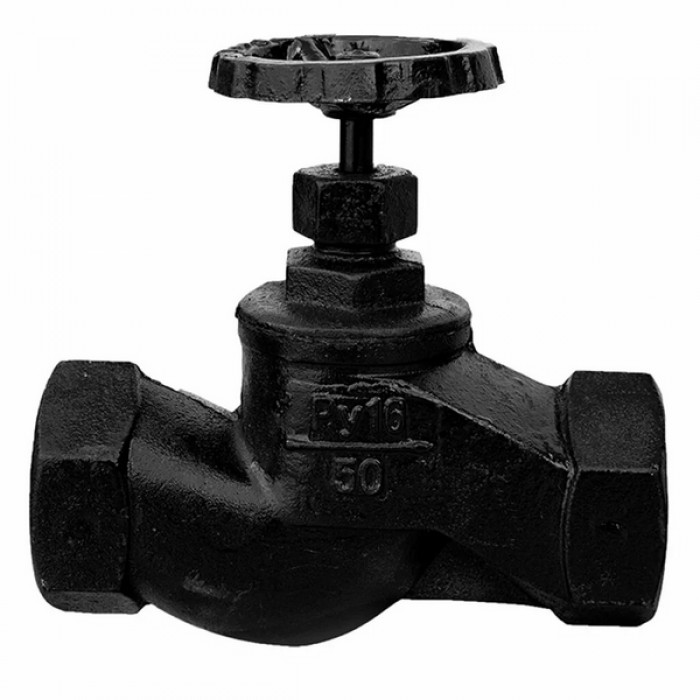

Чугунные запорные вентили

Чугунные вентили — одна из самых многочисленных категорий запорной арматуры подобного рода, потому что имеет широчайшее применение ещё со времён Советского Союза. Все трубопроводные нужды жилищно-коммунального сектора закрывались именно чугунными вентилями и задвижками. Поэтому вариантов появившихся моделей неисчислимое множество на протяжении десятков лет, в связи с повсеместным литьём качественного чугуна.

Одним из видов запорной арматуры для трубопроводов является вентиль. Он представляет собой клапан с установленным внутри затвором. Перемещение затвора в вертикальной плоскости относительно корпуса вентиля осуществляется посредством резьбовой пары (ходовая гайка/шпиндель). Управление вентилем осуществляется вручную.

Неподвижная часть рабочего органа – седло, подвижная – затвор. Движение передаётся от шпинделя к тарелке затвора. Типы движений:

• поступательное (закрытие вентиля);
• озвратное (открытие вентиля).

Плотное прилегание тарелки к отверстию седла обеспечивает невозможность прохода рабочей среды через вентиль.

Классификация вентилей по признакам:

• назначение (запорный, запорно-регулирующий, специальный);
• конструкция (прямоточный, проходной, угловой, смесительный);
• тип герметизации (сильфонный, сальниковый).

Установка вентилей осуществляется таким образом, чтобы рабочая среда двигалась навстречу тарелке затвора. Материалом для изготовления вентилей может быть сталь, чугун, бронза, латунь, прочие цветные или неметаллические сплавы.  Область применения вентилей – трубопроводы диаметром 50-250 мм.
